Puly Rãnh V là gì và vì sao bắt buộc phải dùng trong truyền động đai?

Puly rãnh V là chi tiết cơ khí có dạng bánh đai, trên chu vi được gia công các rãnh hình chữ V để lắp với dây đai thang (V-belt). Cấu trúc rãnh V tạo ra hiệu ứng nêm, khiến dây đai bị “khóa chặt” vào puly khi truyền lực, tăng ma sát chủ động và giảm trượt đến mức gần như bằng 0 nếu thiết kế đúng chuẩn. Trong các hệ thống truyền động công nghiệp tốc độ cao, việc không sử dụng puly rãnh V đúng tiêu chuẩn có thể dẫn đến trượt đai, cháy đai, sập tải và phá hủy toàn bộ cụm truyền động chỉ trong vài phút vận hành.

Khác với puly trơn hoặc puly rãnh tròn, puly rãnh V được tối ưu để làm việc với mô-men xoắn lớn, tốc độ quay cao và điều kiện tải thay đổi liên tục. Nhờ góc rãnh V chuẩn hóa (thường 34°–40° tùy tiêu chuẩn), lực ép lên thành rãnh tăng theo tải, giúp hệ truyền động tự “siết chặt” khi tải tăng. Chính cơ chế này khiến puly rãnh V trở thành lựa chọn gần như bắt buộc trong máy nén khí, quạt công nghiệp, bơm nước công suất lớn, băng tải, máy chế biến gỗ, máy nông nghiệp và hàng loạt dây chuyền sản xuất nặng.

Cấu tạo kỹ thuật của Puly Rãnh V: Những chi tiết nhỏ nhưng quyết định tuổi thọ

Một puly rãnh V tưởng chừng đơn giản nhưng lại là tập hợp của hàng loạt thông số kỹ thuật cực kỳ khắt khe. Chỉ cần sai lệch vài phần trăm cũng đủ làm tăng nhiệt độ dây đai, mòn rãnh, rung lắc và phá hỏng ổ bi. Các yếu tố cấu tạo quan trọng gồm:

• Vật liệu puly rãnh V:
  • Gang xám (GG20, GG25): Hấp thụ rung tốt, giá thành hợp lý, dùng phổ biến trong công nghiệp nặng.
  • Thép C45, S45C: Độ bền kéo cao, chịu va đập, phù hợp tốc độ quay lớn và tải sốc.
  • Nhôm đúc hoặc hợp kim nhôm: Trọng lượng nhẹ, giảm quán tính, dùng cho động cơ nhỏ, quạt, máy tốc độ cao.
• Góc rãnh V: Thường 34°, 38° hoặc 40° theo tiêu chuẩn ISO, DIN, JIS. Góc rãnh sai lệch làm giảm diện tích tiếp xúc, gây trượt và mòn lệch dây đai.

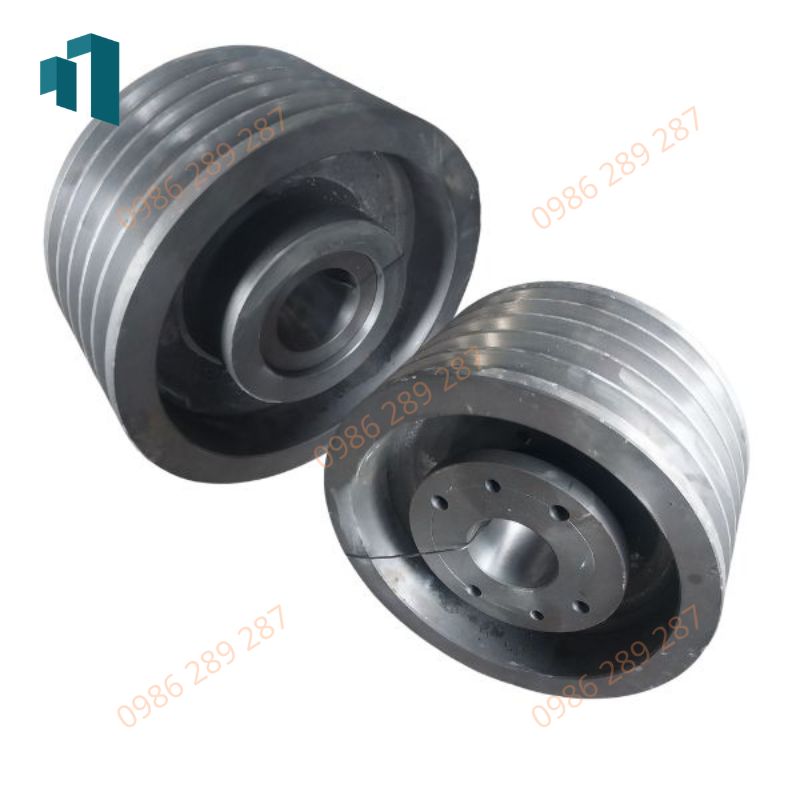

• Số rãnh V: Từ 1 đến 12 rãnh hoặc hơn, cho phép dùng nhiều dây đai song song để tăng khả năng truyền tải mà không cần tăng kích thước puly.
• Đường kính ngoài (Do) và đường kính bước (Dp): Quyết định tỷ số truyền, tốc độ quay trục bị động và khả năng chịu tải của hệ thống.
• Bề rộng mặt puly: Phải tương ứng với số lượng và kích cỡ dây đai, đảm bảo dây không bị cạ mép hoặc trồi khỏi rãnh khi tăng tốc đột ngột.
• Lỗ tâm và then: Gia công theo chuẩn H7, kèm rãnh then đúng kích thước để truyền mô-men xoắn mà không bị xoay trượt trên trục.

Những chi tiết tưởng như “vặt vãnh” như độ đảo hướng kính, độ đảo mặt bên, độ nhám bề mặt rãnh V đều ảnh hưởng trực tiếp đến độ ồn, độ rung, tuổi thọ dây đai và ổ bi. Một puly rãnh V chất lượng cao luôn được tiện, phay, tiện tinh và cân bằng động theo tiêu chuẩn nghiêm ngặt.

Phân loại Puly Rãnh V theo tiêu chuẩn dây đai và ứng dụng

Puly rãnh V được phân loại chủ yếu dựa trên loại dây đai sử dụng, kích thước rãnh và kiểu lắp đặt. Việc chọn sai loại puly có thể khiến dây đai “cháy” chỉ sau vài giờ vận hành, gây dừng máy đột ngột và thiệt hại sản xuất nghiêm trọng.

Puly Rãnh V theo kích cỡ dây đai

Các kích cỡ rãnh phổ biến tương ứng với dây đai V tiêu chuẩn gồm:

• Rãnh V loại A, B, C, D, E: Dùng cho dây đai thang thông dụng, truyền động từ động cơ điện sang máy bơm, quạt, máy nén, băng tải.
• Rãnh V loại SPZ, SPA, SPB, SPC: Theo tiêu chuẩn châu Âu, cho phép truyền tải lớn hơn với cùng kích thước, phù hợp hệ thống công nghiệp nặng.
• Rãnh V cho dây đai răng (cogged V-belt): Thiết kế tối ưu cho dây đai có răng, tăng độ linh hoạt, giảm sinh nhiệt khi uốn cong ở puly nhỏ.

Mỗi loại rãnh V có chiều rộng miệng rãnh, chiều sâu rãnh, bán kính đáy rãnh khác nhau. Sử dụng sai loại rãnh khiến dây đai chỉ tiếp xúc ở mép hoặc đáy, làm tăng áp suất cục bộ, mòn nhanh và nổ đai ở tốc độ cao.

Puly Rãnh V theo kiểu lắp và cấu trúc

Tùy yêu cầu lắp đặt và bảo trì, puly rãnh V được thiết kế với nhiều kiểu cấu trúc khác nhau:

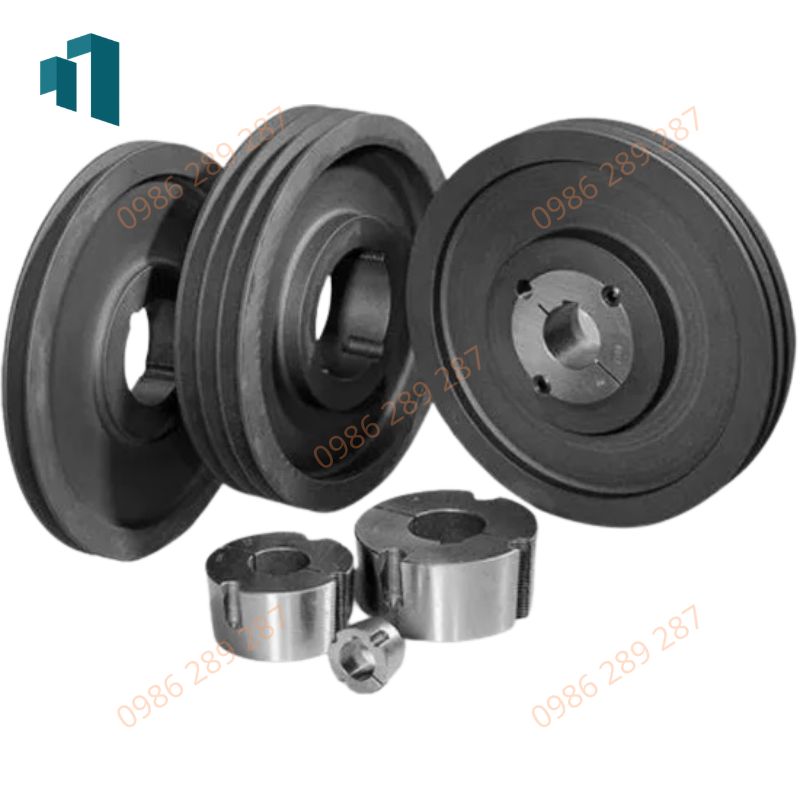

• Puly rãnh V lắp côn (taper bush): Cho phép tháo lắp nhanh, căn chỉnh dễ, thay đổi đường kính puly mà không cần gia công lại trục.
• Puly rãnh V liền trục: Gia công trực tiếp trên trục hoặc ép chặt, dùng trong các hệ thống yêu cầu độ đồng tâm và độ cứng vững cực cao.
• Puly rãnh V có gờ (flanged): Có vành chặn hai bên, chống tuột dây đai khi làm việc ở vị trí nghiêng hoặc rung mạnh.

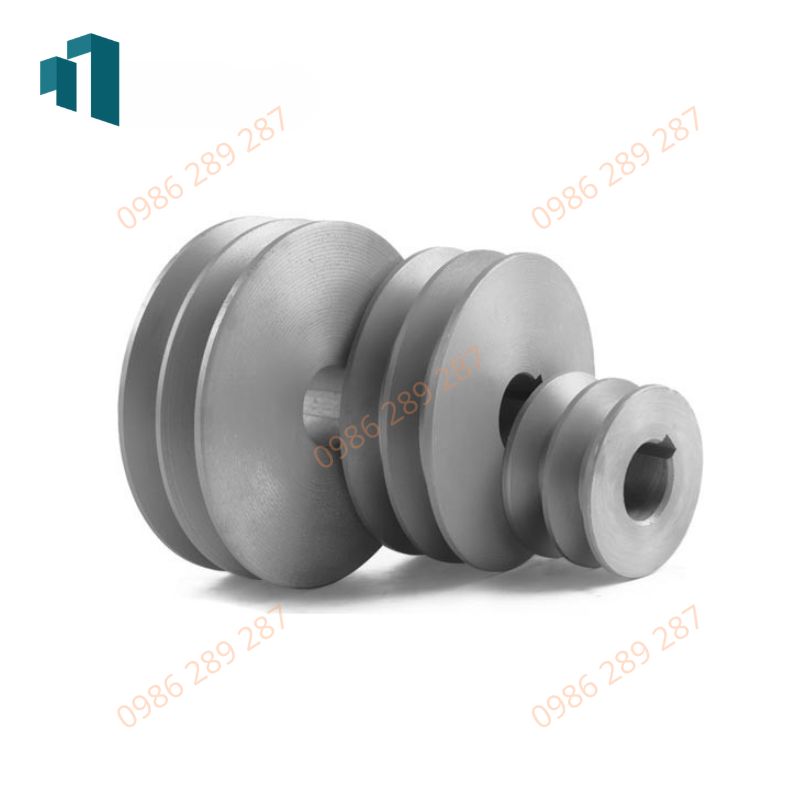

• Puly rãnh V nhiều tầng (step pulley): Nhiều đường kính trên cùng một puly, cho phép thay đổi tốc độ bằng cách chuyển vị trí dây đai.

Việc lựa chọn đúng loại puly rãnh V không chỉ ảnh hưởng đến hiệu suất truyền động mà còn quyết định thời gian dừng máy, chi phí bảo trì và độ an toàn vận hành.

Thông số kỹ thuật bắt buộc phải kiểm soát khi thiết kế Puly Rãnh V

Trong thiết kế và lựa chọn puly rãnh V, bỏ qua hoặc ước lượng “cho xong” các thông số kỹ thuật là cách nhanh nhất để phá hủy hệ thống truyền động. Các thông số cần được tính toán và kiểm soát chặt chẽ gồm:

• Đường kính puly nhỏ nhất (min. pulley diameter): Nếu dùng puly quá nhỏ so với khuyến cáo của nhà sản xuất dây đai, dây sẽ bị uốn cong quá mức, sinh nhiệt, nứt gãy và đứt sớm.
• Tốc độ vòng (belt speed): Thường trong khoảng 5–30 m/s. Vượt quá giới hạn có thể gây rung, ồn, mài mòn rãnh và nguy cơ văng đai cực kỳ nguy hiểm.
• Tỷ số truyền (i): Quyết định bởi đường kính puly chủ động và bị động. Tỷ số truyền quá lớn trên một cấp puly rãnh V có thể làm trượt đai, giảm hiệu suất và tăng tải lên ổ bi.
• Lực căng dây đai: Căng quá chặt làm hỏng ổ bi, cong trục; căng quá lỏng gây trượt, cháy đai. Puly rãnh V phải được thiết kế để làm việc với lực căng tối ưu.
• Cân bằng động puly: Với puly rãnh V đường kính lớn hoặc tốc độ cao, bắt buộc phải cân bằng động để tránh rung phá hủy gối đỡ và nền móng.

Một hệ thống truyền động dùng puly rãnh V được thiết kế chuẩn sẽ đạt hiệu suất truyền động lên tới 95–97%, giảm nhiệt, giảm ồn và kéo dài tuổi thọ dây đai gấp nhiều lần so với hệ thống thiết kế “ước chừng”.

Ứng dụng thực tế và lợi ích “không thể chối cãi” của Puly Rãnh V

Puly rãnh V xuất hiện ở hầu hết các ngành công nghiệp, từ những máy nhỏ trong xưởng gia công đến các dây chuyền sản xuất khổng lồ. Việc sử dụng đúng loại puly rãnh V mang lại những lợi ích mang tính “sống còn” cho hệ thống:

• Truyền tải công suất lớn với kích thước gọn: Nhờ hiệu ứng nêm của rãnh V, cùng một kích thước puly nhưng có thể truyền mô-men xoắn cao hơn nhiều so với puly trơn.
• Giảm trượt, tăng độ ổn định tốc độ: Đặc biệt quan trọng với máy nén khí, bơm, quạt công nghiệp, nơi tốc độ quay ổn định quyết định hiệu suất toàn hệ thống.
• Hấp thụ sốc tải và dao động: Kết hợp với dây đai V, puly rãnh V giúp giảm chấn, bảo vệ động cơ và hộp số khỏi các cú sốc cơ học đột ngột.
• Bảo trì đơn giản, chi phí thấp: Thay dây đai nhanh, không cần bôi trơn như xích, không phức tạp như hộp số, phù hợp môi trường bụi bẩn.
• Linh hoạt trong thiết kế: Dễ dàng thay đổi tỷ số truyền bằng cách thay puly rãnh V có đường kính khác, không cần can thiệp sâu vào kết cấu máy.

Trong bối cảnh yêu cầu về tiết kiệm năng lượng, giảm thời gian dừng máy và tăng tuổi thọ thiết bị ngày càng khắt khe, việc đầu tư đúng chuẩn vào puly rãnh V không còn là lựa chọn, mà là điều kiện bắt buộc nếu không muốn trả giá bằng những lần dừng máy “đốt tiền” và phá hủy uy tín sản xuất.
