Puly Răng

Khái niệm puly răng và vai trò sống còn trong truyền động cơ khí

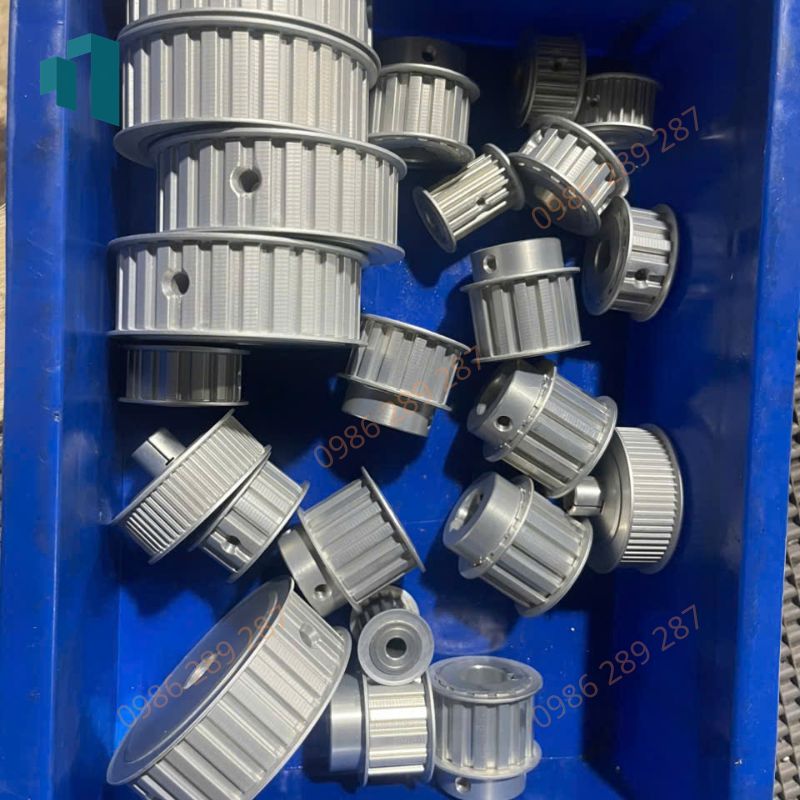

Puly răng là chi tiết truyền động dạng bánh đai có các rãnh răng được gia công chính xác trên bề mặt chu vi, ăn khớp trực tiếp với đai răng (timing belt). Cấu trúc răng cho phép truyền mô-men xoắn với độ chính xác gần như tuyệt đối, loại bỏ hiện tượng trượt kinh điển ở puly trơn, giúp hệ thống vận hành ổn định ngay cả khi tải nặng, tốc độ cao hoặc làm việc liên tục 24/7.

Trong các dây chuyền sản xuất hiện đại, chỉ cần một puly răng sai số vài phần trăm milimet cũng đủ làm lệch pha toàn bộ hệ thống, gây hỏng sản phẩm hàng loạt, cháy động cơ, đứt đai, thậm chí dừng cả nhà máy. Chính vì vậy, các tiêu chuẩn về độ đồng tâm, độ đảo, độ nhám bề mặt răng và dung sai lắp ghép của puly răng luôn bị kiểm soát ở mức “khắc nghiệt”, buộc nhà sản xuất phải đầu tư máy CNC, máy tiện, máy phay chuyên dụng và quy trình kiểm tra chất lượng nhiều lớp.

Không chỉ trong công nghiệp nặng, puly răng còn xuất hiện dày đặc trong robot, máy in 3D, máy CNC mini, hệ thống đóng gói, băng tải đồng bộ, cơ cấu nâng hạ chính xác, thậm chí trong các cơ cấu timing của động cơ đốt trong. Bất cứ nơi nào yêu cầu đồng bộ hóa chuyển động giữa hai trục với sai số gần bằng 0, puly răng gần như là lựa chọn bắt buộc, thay thế hoàn toàn cho puly trơn truyền thống.

Cấu tạo puly răng và các thông số kỹ thuật quyết định tuổi thọ

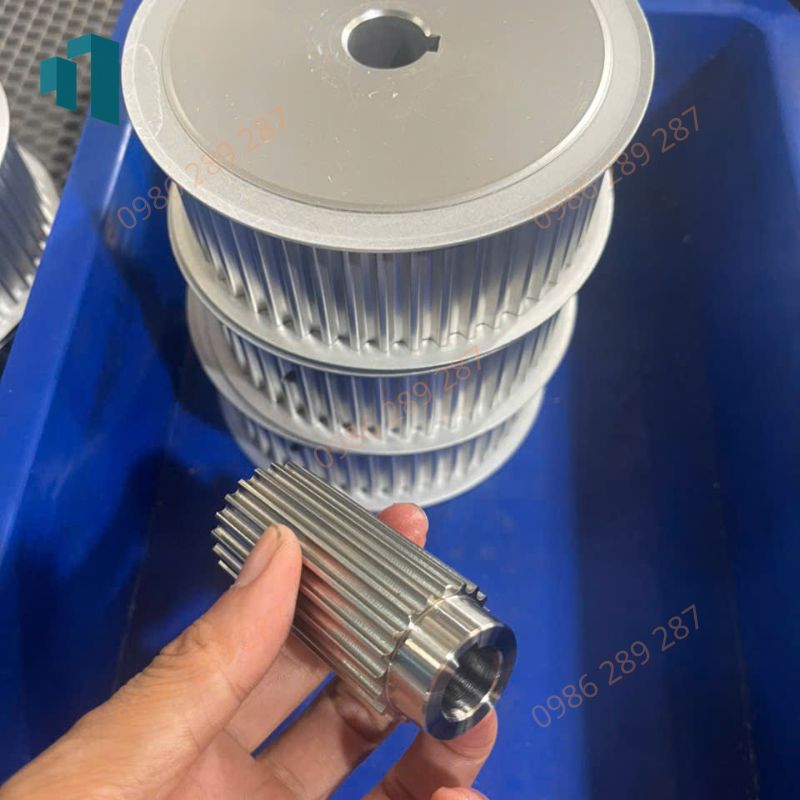

Một puly răng tưởng như đơn giản nhưng lại là tập hợp của hàng loạt chi tiết và thông số kỹ thuật “không được phép sai”. Về cơ bản, puly răng gồm: thân puly, răng puly, lỗ tâm, then hoặc chốt khóa, mặt bích (nếu có) và các lỗ bắt vít siết chặt. Mỗi yếu tố đều ảnh hưởng trực tiếp đến khả năng truyền tải, độ bền và độ ồn của hệ thống.

Các thông số kỹ thuật quan trọng của puly răng mà kỹ sư thiết kế buộc phải nắm rõ gồm:

• Bước răng (Pitch): khoảng cách giữa hai đỉnh răng liên tiếp, phải khớp tuyệt đối với bước răng của đai răng (ví dụ: 3M, 5M, 8M, HTD, GT2…). Chỉ cần chọn sai bước răng, hệ thống sẽ “nghiến” răng, mòn nhanh, rung giật dữ dội.
• Số răng (Number of Teeth): quyết định tỷ số truyền, tốc độ quay và mô-men trên trục bị động. Số răng quá ít có thể gây hiện tượng uốn đai gấp, làm giảm tuổi thọ đai.
• Đường kính ngoài và đường kính chia: ảnh hưởng đến tốc độ tuyến tính của đai, lực căng và khả năng chịu tải của puly răng.
• Chiều rộng puly: phải tương thích với chiều rộng đai, nếu quá hẹp sẽ gây xô lệch, nếu quá rộng dễ làm đai “bơi”, rung và mòn mép.
• Kiểu lỗ tâm và then: lỗ trơn, lỗ côn, lỗ có then, lỗ dùng bushing taper lock… quyết định cách lắp puly lên trục và khả năng chống xoay trượt.

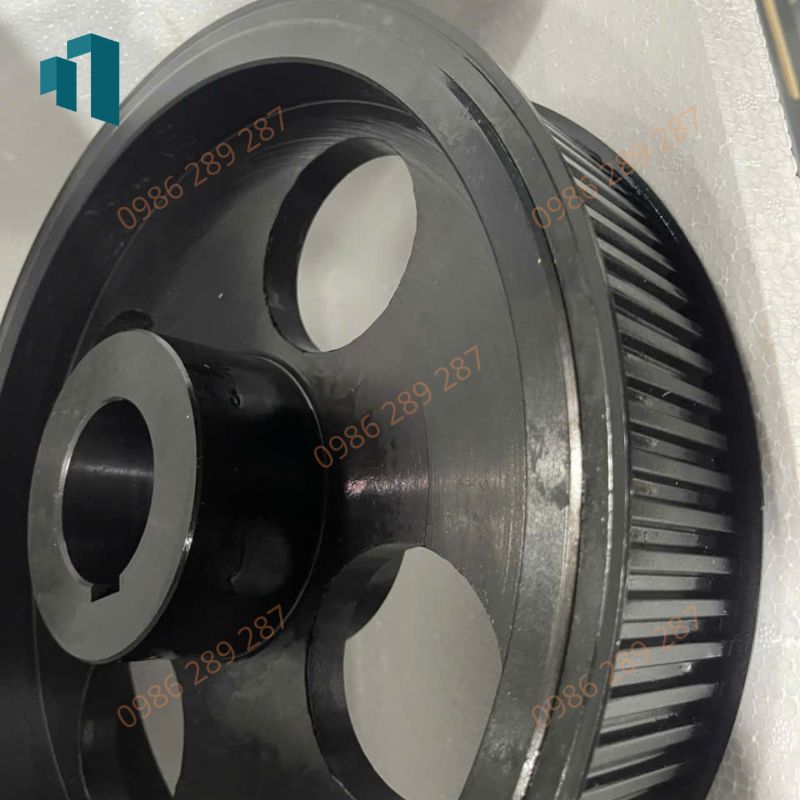

Vật liệu chế tạo puly răng cũng là yếu tố sống còn. Thông dụng nhất là thép C45, thép hợp kim, nhôm 6061/7075, gang xám, nhựa kỹ thuật hoặc thép không gỉ. Ứng dụng tải nặng, môi trường khắc nghiệt thường dùng thép hoặc gang; ứng dụng tốc độ cao, cần giảm quán tính thì ưu tiên nhôm; môi trường ăn mòn hoặc yêu cầu trọng lượng siêu nhẹ có thể dùng inox hoặc nhựa kỹ thuật. Sai lầm trong lựa chọn vật liệu có thể khiến puly nứt gãy đột ngột, phá hủy toàn bộ cụm truyền động.

Phân loại puly răng và tiêu chí lựa chọn cho từng ứng dụng

Puly răng được phân loại dựa trên nhiều tiêu chí: hình dạng răng, chuẩn bước răng, vật liệu, kiểu lắp và lĩnh vực ứng dụng. Mỗi nhóm lại có ưu nhược điểm riêng, nếu chọn sai, hệ thống có thể vận hành ồn ào, nóng, rung, hao mòn nhanh hoặc thậm chí “chết yểu” chỉ sau vài tuần.

Theo hình dạng răng, puly răng thường gặp gồm:

• Răng hình thang: dùng với đai răng chuẩn MXL, XL, L, H… Phù hợp tải vừa, tốc độ trung bình, chi phí thấp, dễ gia công.
• Răng cung tròn (HTD, GT2, GT3…): tăng diện tích tiếp xúc, phân bố lực đều, chịu tải cao, giảm trượt răng, rất phổ biến trong máy CNC, robot, băng tải công nghiệp.
• Răng đặc biệt: thiết kế riêng cho các hệ thống độc quyền, yêu cầu độ chính xác và độ bền cực cao.

Khi lựa chọn puly răng, kỹ sư chuyên nghiệp thường kiểm tra đồng thời nhiều yếu tố:

• Tải trọng và mô-men xoắn: tải càng lớn, càng cần puly răng thép, răng cung tròn, số răng đủ lớn để phân bố lực.
• Tốc độ quay: tốc độ cao đòi hỏi puly cân bằng động tốt, vật liệu nhẹ như nhôm, bề mặt răng gia công chính xác để giảm ồn và rung.
• Môi trường làm việc: bụi, ẩm, hóa chất, nhiệt độ cao buộc phải chọn vật liệu chống ăn mòn, có thể phủ thêm lớp bảo vệ bề mặt.
• Yêu cầu độ chính xác vị trí: hệ thống định vị, servo, robot cần puly răng chuẩn cao cấp, sai số gia công cực thấp, độ rơ gần như bằng 0.

Trong thực tế, việc “tiết kiệm” vài phần trăm chi phí bằng cách chọn puly răng rẻ, không rõ nguồn gốc thường dẫn đến cái giá phải trả khủng khiếp: dừng máy liên tục, thay đai liên miên, hỏng vòng bi, cháy động cơ, thậm chí gãy trục. Các nhà máy sản xuất chuyên nghiệp luôn ưu tiên puly có chứng chỉ vật liệu, bản vẽ kỹ thuật rõ ràng và quy trình kiểm tra chất lượng nghiêm ngặt.

Ứng dụng thực tế của puly răng trong công nghiệp và tự động hóa

Puly răng xuất hiện ở hầu hết các ngành: cơ khí chế tạo, thực phẩm, dược phẩm, đóng gói, dệt may, điện tử, ô tô, robot công nghiệp. Trong máy CNC, puly răng kết hợp với đai răng để kéo bàn trượt, trục X-Y, đảm bảo vị trí dao cắt chính xác đến từng phần trăm milimet. Trong dây chuyền đóng gói, puly răng đồng bộ hóa chuyển động của băng tải, cơ cấu cắt, dán, in date, chỉ cần lệch pha nhỏ là cả lô sản phẩm có thể bị loại bỏ.

Trong lĩnh vực robot và tự động hóa, puly răng giúp truyền động êm, nhẹ, không cần bôi trơn như xích, giảm đáng kể tiếng ồn và chi phí bảo trì. Các hệ thống in 3D, máy khắc laser, máy pick-and-place đều dựa vào puly răng để đảm bảo chuyển động mượt, không giật cục, không trượt, giữ chất lượng sản phẩm ổn định trong thời gian dài.

Quy trình gia công, lắp đặt và bảo trì puly răng theo chuẩn kỹ thuật cao

Để một puly răng đạt chuẩn, quy trình gia công phải được kiểm soát chặt chẽ từ khâu chọn phôi, tiện thô, tiện tinh, phay răng, xử lý nhiệt đến mài hoàn thiện. Sai số tích lũy trên từng công đoạn nếu không được kiểm soát sẽ biến puly thành “quả bom hẹn giờ” trong hệ thống truyền động, gây mòn đai nhanh, rung lắc và hỏng vòng bi.

Trong lắp đặt, kỹ thuật viên chuyên nghiệp luôn tuân thủ các nguyên tắc:

• Kiểm tra độ đồng tâm trục – puly: lệch tâm nhỏ cũng tạo ra tải phụ lên đai và vòng bi, làm nóng cục bộ và giảm tuổi thọ toàn hệ thống.
• Căn chỉnh song song giữa các puly: nếu hai puly răng không cùng mặt phẳng, đai sẽ bị xô, mòn mép, phát tiếng kêu bất thường và có nguy cơ tuột khỏi rãnh.
• Điều chỉnh lực căng đai: đai quá căng gây quá tải lên trục và vòng bi, đai quá trùng gây trượt răng, rung, giật. Nhà sản xuất thường đưa ra giá trị lực căng khuyến nghị cụ thể.
• Siết chặt vít, then, bushing: lỏng lẻo sẽ tạo độ rơ, gây va đập, phá hủy rãnh then và lỗ tâm puly răng.

Bảo trì puly răng không chỉ là vệ sinh sơ sài. Các chuyên gia thường định kỳ kiểm tra:

• Độ mòn bề mặt răng: răng bị mòn, sứt, nứt là dấu hiệu cảnh báo nguy hiểm, cần thay thế ngay.
• Vết nứt trên thân puly: đặc biệt với puly nhôm làm việc ở tải cao, nứt mỏi có thể phát triển âm thầm rồi gãy đột ngột.
• Tiếng ồn bất thường: tiếng rít, tiếng gõ, tiếng “lách tách” khi vận hành thường báo hiệu sai lệch căn chỉnh hoặc hư hỏng răng.
• Độ căng và tình trạng đai răng: đai mòn không đều, nứt, bong răng sẽ phá hủy puly răng nếu tiếp tục sử dụng.

Trong các hệ thống quan trọng, việc bỏ qua kiểm tra định kỳ puly răng chẳng khác nào chấp nhận đánh cược cả dây chuyền sản xuất với một chi tiết nhỏ bé nhưng có sức tàn phá khủng khiếp khi hỏng hóc bất ngờ.

Xu hướng tối ưu thiết kế puly răng cho hệ thống hiện đại

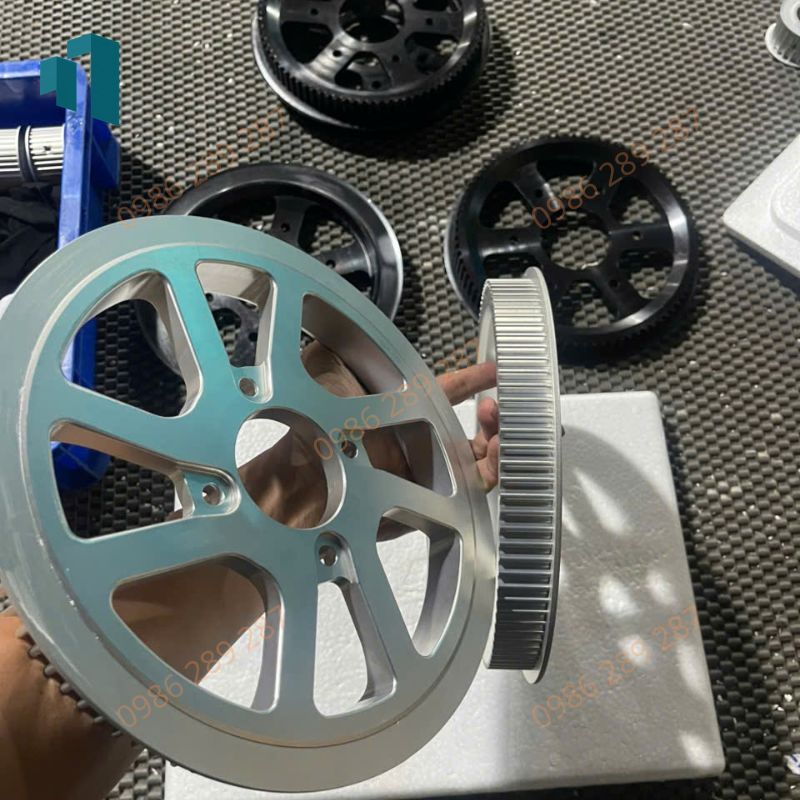

Cùng với sự phát triển của tự động hóa và robot, puly răng đang được tối ưu theo hướng nhẹ hơn, bền hơn, chính xác hơn. Các giải pháp như puly nhôm anod hóa cứng, puly thép tôi cảm ứng bề mặt răng, puly răng tích hợp bích dẫn hướng, puly răng kết hợp encoder đang dần trở thành tiêu chuẩn trong các hệ thống cao cấp. Đồng thời, phần mềm mô phỏng giúp kỹ sư dự đoán ứng suất, biến dạng và tuổi thọ puly ngay từ giai đoạn thiết kế, giảm mạnh nguy cơ sai lầm chết người khi đưa vào vận hành thực tế.
