Puly Rãnh Dọc

Puly Rãnh Dọc là gì và vì sao doanh nghiệp cơ khí không thể bỏ qua?

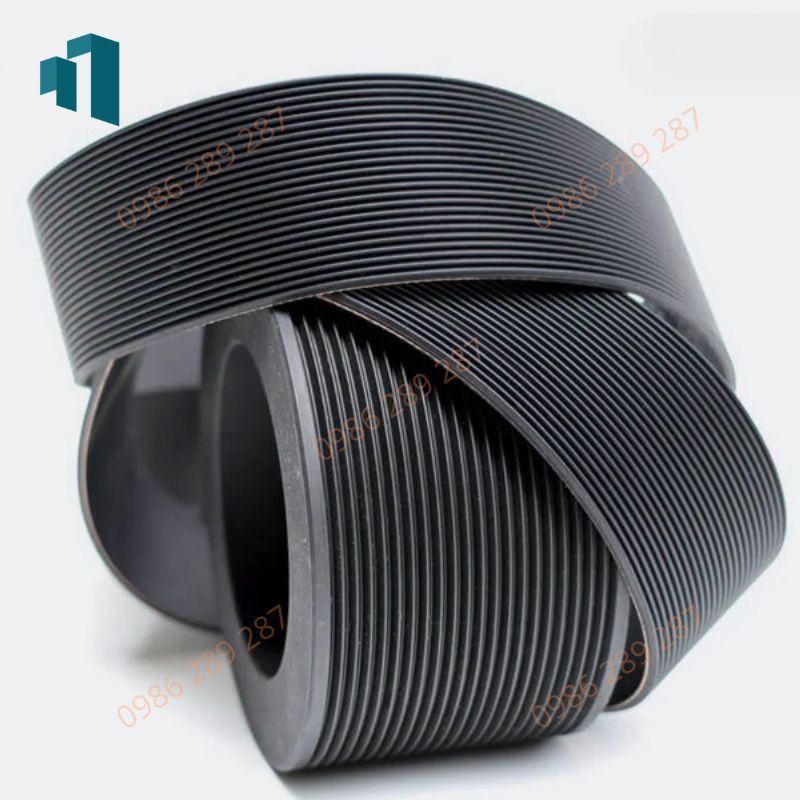

Puly rãnh dọc là loại puly truyền động có các rãnh chạy song song theo phương dọc trục, được thiết kế chuyên biệt để làm việc với dây đai tròn, dây đai dẹt, cáp thép hoặc dây cáp bọc nhựa. Cấu trúc rãnh sâu, đều và chuẩn xác giúp tăng ma sát bám, chống trượt gần như tuyệt đối, biến puly rãnh dọc thành “trái tim” của các hệ thống truyền động tốc độ cao, tải nặng và yêu cầu độ ổn định khắc nghiệt. Trong các dây chuyền sản xuất thép, xi măng, khai khoáng, chế biến gỗ, nếu thiếu puly rãnh dọc, toàn bộ hệ thống có thể tụt hiệu suất, tăng nhiệt, mòn dây đai và dừng máy đột ngột.

Khác với puly trơn hoặc puly rãnh chữ V thông thường, puly rãnh dọc tập trung tối ưu bề mặt tiếp xúc theo chiều dài dây đai, tạo ra vùng ma sát lớn hơn, phân bố lực đều hơn và giảm hiện tượng tập trung ứng suất tại một điểm. Điều này cho phép hệ thống vận hành ở tốc độ cao mà vẫn giữ được độ ổn định quỹ đạo dây đai, hạn chế rung lắc và tiếng ồn. Với các dây chuyền yêu cầu chạy 24/7, puly rãnh dọc không chỉ là chi tiết cơ khí, mà là yếu tố sống còn quyết định thời gian uptime và chi phí bảo trì.

Cấu tạo kỹ thuật “không khoan nhượng” của Puly Rãnh Dọc

Puly rãnh dọc được chế tạo với cấu trúc kỹ thuật cực kỳ khắt khe, nơi chỉ một sai số nhỏ cũng đủ phá hủy cả hệ thống truyền động. Thân puly thường được gia công từ thép C45, thép hợp kim, gang cầu hoặc nhôm đúc cường lực, tùy theo tải trọng và môi trường làm việc. Bề mặt rãnh được tiện, phay hoặc mài CNC với độ chính xác cao, đảm bảo độ đồng tâm, độ đảo hướng kính và độ nhám bề mặt đạt chuẩn kỹ thuật nghiêm ngặt. Những chi tiết này trực tiếp quyết định tuổi thọ dây đai, độ ồn và hiệu suất truyền động.

Các thông số kỹ thuật quan trọng của puly rãnh dọc thường bao gồm:

• Đường kính ngoài (OD): từ 50 mm đến trên 800 mm, tùy ứng dụng và tỷ số truyền.
• Chiều rộng làm việc: từ 20 mm đến trên 300 mm, cho phép lắp nhiều dây đai hoặc cáp song song.
• Số lượng rãnh dọc: từ 1 rãnh đơn đến cụm 10–20 rãnh, tối ưu cho hệ thống đa dây.
• Độ sâu và hình dạng rãnh: rãnh chữ U, rãnh chữ V mở rộng hoặc rãnh bán nguyệt, được tính toán theo đường kính dây đai.
• Vật liệu: thép tôi, gang cầu, nhôm hợp kim, thép không gỉ cho môi trường ăn mòn.
• Kiểu lắp trục: lỗ trơn, lỗ côn, lắp then, lắp bích hoặc dùng taper lock bush.

Ở các hệ thống tải nặng, puly rãnh dọc còn được xử lý nhiệt bề mặt như tôi cảm ứng, tôi cao tần hoặc phủ lớp chống mài mòn (chrome cứng, nitriding) để tăng độ cứng lên 50–60 HRC, chống biến dạng khi chịu tải xung kích. Một số dòng puly cao cấp được cân bằng động theo tiêu chuẩn G6.3 hoặc G2.5, cho phép quay ở tốc độ cực cao mà không gây rung phá hủy gối đỡ và trục.

Phân loại Puly Rãnh Dọc theo ứng dụng và cấu hình

Puly Rãnh Dọc cho dây đai tròn và dây cáp

Puly rãnh dọc cho dây đai tròn được thiết kế với rãnh dạng bán nguyệt, ôm sát tiết diện dây đai, tạo lực kẹp mạnh nhưng vẫn phân bố áp lực đều để tránh cắt đứt hoặc làm biến dạng dây. Loại puly này thường xuất hiện trong các hệ thống:

• Băng tải con lăn dẫn hướng bằng dây đai tròn trong ngành thực phẩm, dược phẩm, đóng gói.
• Cơ cấu nâng hạ bằng cáp thép trong thang tải, pa lăng, hệ thống kéo căng.
• Máy dệt, máy in, máy đóng gói tốc độ cao cần truyền động êm, chính xác.

Với puly rãnh dọc cho dây cáp, rãnh thường được thiết kế sâu hơn, bán kính lớn hơn và có thể phủ thêm lớp polymer hoặc cao su để tăng ma sát, giảm mài mòn sợi cáp. Trong môi trường làm việc khắc nghiệt như ngoài trời, môi trường hóa chất hoặc khu vực có bụi mài mòn cao, puly rãnh dọc cho dây cáp thường dùng vật liệu thép không gỉ hoặc thép hợp kim phủ chống gỉ để chống ăn mòn và nứt mỏi.

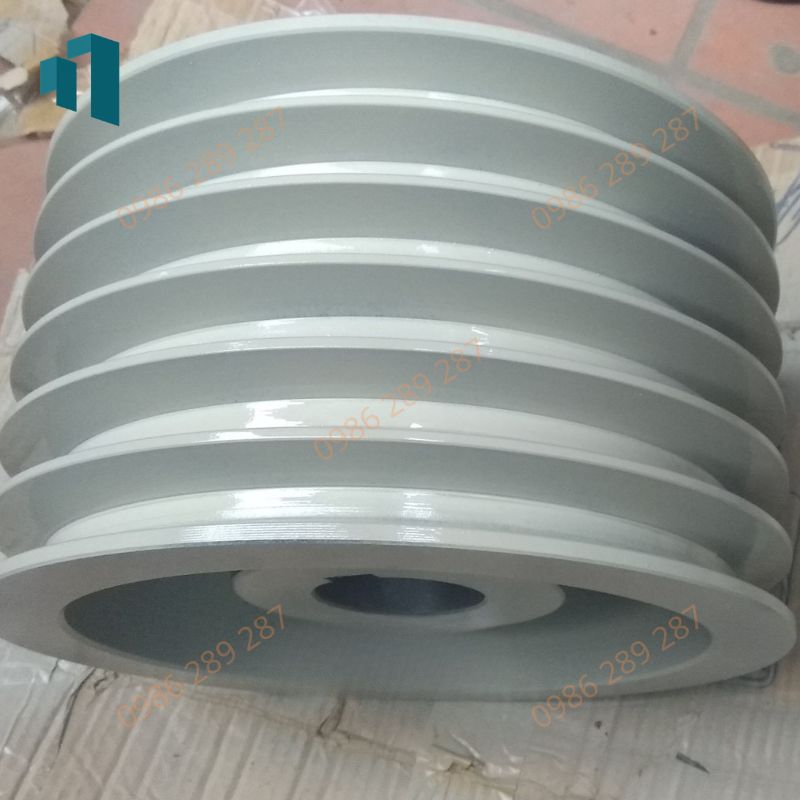

Puly Rãnh Dọc đa rãnh cho hệ thống tải nặng

Puly rãnh dọc đa rãnh là giải pháp “quá khổ” dành cho những hệ thống không chấp nhận bất kỳ sự trượt tải nào. Thay vì dùng một dây đai lớn, nhà thiết kế sử dụng nhiều dây đai nhỏ chạy song song trên cùng một puly, mỗi dây nằm trong một rãnh riêng biệt. Cách bố trí này cho phép:

• Chia tải đều lên nhiều dây đai, giảm ứng suất trên từng dây.
• Tăng khả năng dự phòng: một dây đứt, hệ thống vẫn có thể tiếp tục vận hành tạm thời.
• Tối ưu chi phí vì dây đai nhỏ dễ thay thế, phổ biến và rẻ hơn dây bản lớn.

Trong các nhà máy xi măng, trạm nghiền đá, dây chuyền tuyển quặng, puly rãnh dọc đa rãnh thường kết hợp với trục lớn, gối đỡ con lăn hoặc gối đỡ bạc đạn cỡ nặng, tạo thành cụm truyền động có thể “nuốt” tải trọng hàng tấn mà vẫn quay ổn định. Việc tính toán số rãnh, khoảng cách rãnh và đường kính puly được thực hiện dựa trên công suất động cơ, mô-men xoắn, hệ số ma sát và điều kiện làm việc thực tế.

Ưu điểm “tàn nhẫn” của Puly Rãnh Dọc trong hệ thống truyền động

Puly rãnh dọc không chỉ là lựa chọn kỹ thuật, mà là “vũ khí” để doanh nghiệp cắt giảm chi phí dừng máy, chi phí bảo trì và rủi ro tai nạn. Những ưu điểm nổi bật khiến loại puly này được ưu tiên trong các dự án công nghiệp nghiêm túc gồm:

• Khả năng chống trượt cực cao: rãnh dọc ôm sát dây đai, tăng diện tích tiếp xúc, giữ dây ổn định ngay cả khi tải tăng đột ngột hoặc khởi động dưới tải nặng.
• Độ ổn định quỹ đạo dây đai: hạn chế tối đa hiện tượng dây “leo” khỏi puly, giảm nguy cơ đứt dây, văng dây gây tai nạn lao động.
• Giảm mài mòn dây đai: bề mặt rãnh được gia công chuẩn, không ba via, không cạnh sắc, giúp dây đai làm việc lâu hơn, giảm tần suất thay thế.
• Hiệu suất truyền động cao: ma sát hữu ích tăng, ma sát tổn hao giảm, giúp tiết kiệm điện năng và giảm nhiệt độ làm việc của hệ thống.
• Tùy biến linh hoạt: có thể thiết kế theo yêu cầu riêng về kích thước, số rãnh, vật liệu, kiểu lắp, đáp ứng mọi cấu hình máy móc phức tạp.

Trong bối cảnh chi phí dừng máy mỗi giờ có thể lên đến hàng chục triệu đồng, việc sử dụng puly rãnh dọc chất lượng cao không còn là lựa chọn, mà là bắt buộc nếu doanh nghiệp muốn tồn tại trong cuộc đua sản xuất khốc liệt. Một puly rẻ tiền, gia công ẩu, rãnh không chuẩn có thể phá hủy dây đai, làm cháy động cơ, gãy trục và kéo theo cả dây chuyền “chết đứng”.

Ứng dụng thực tế của Puly Rãnh Dọc trong công nghiệp

Puly rãnh dọc xuất hiện dày đặc trong các ngành công nghiệp đòi hỏi độ tin cậy cao:

• Ngành xi măng, khai khoáng, đá xây dựng: dùng cho băng tải đá, băng tải clinker, hệ thống kéo cáp, cơ cấu căng băng.
• Ngành thép, luyện kim: truyền động cho con lăn, bàn con lăn, hệ thống nâng hạ phôi, kéo cáp trong môi trường nhiệt độ cao.
• Ngành thực phẩm, dược phẩm: puly rãnh dọc bằng inox hoặc nhôm cho băng tải sạch, dây đai tròn PU, yêu cầu vệ sinh nghiêm ngặt.
• Ngành gỗ, giấy, bao bì: truyền động tốc độ cao, yêu cầu chạy êm, ít rung, độ chính xác vị trí cao.
• Hệ thống tự động hóa, robot, cơ cấu nâng hạ: dùng puly rãnh dọc cho dây cáp, dây đai tròn trong các cụm truyền động nhỏ gọn nhưng tải lớn.

Việc lựa chọn đúng puly rãnh dọc cho từng ứng dụng không chỉ dựa trên kích thước, mà còn phải xét đến môi trường làm việc (ẩm, bụi, hóa chất, nhiệt độ cao), chế độ tải (liên tục, gián đoạn, xung kích) và yêu cầu an toàn. Các kỹ sư thiết kế chuyên nghiệp luôn tính toán dư tải, chọn vật liệu và cấu hình puly với biên độ an toàn đủ lớn, tránh tình trạng “tiết kiệm ảo” dẫn đến hỏng hóc dây chuyền.
