Puly Dây CuRoa

Khái niệm puly dây curoa và vai trò sống còn trong truyền động

Puly dây curoa là chi tiết cơ khí tưởng như nhỏ bé nhưng lại nắm quyền sinh sát đối với cả hệ thống truyền động. Chỉ một sai lệch vài milimet ở puly cũng đủ làm cháy dây curoa, gãy trục, dừng toàn bộ dây chuyền sản xuất và gây thiệt hại hàng trăm triệu đồng trong vài phút. Về bản chất, puly dây cu roa là bánh đai có rãnh, lắp trên trục quay, dùng để truyền mô-men xoắn thông qua ma sát hoặc ăn khớp với dây curoa. Sự kết hợp giữa puly và dây curoa tạo thành hệ truyền động êm, linh hoạt, cho phép thay đổi tốc độ, mô-men và hướng quay mà không cần đến các cơ cấu bánh răng phức tạp. Trong các hệ thống công nghiệp hiện đại, puly dây cu roa xuất hiện ở khắp nơi: từ động cơ điện, băng tải, máy nén khí, quạt công nghiệp, máy CNC, đến các dây chuyền đóng gói, chế biến thực phẩm, dệt may, khai khoáng.

Điểm khiến puly dây curoa trở nên nguy hiểm là nhiều kỹ sư đánh giá thấp tầm quan trọng của nó, chọn sai vật liệu, sai kích thước, sai kiểu rãnh, dẫn đến mài mòn bất thường, rung lắc, trượt đai, tăng nhiệt, thậm chí nổ vỡ puly ở tốc độ cao. Một puly được thiết kế đúng chuẩn không chỉ truyền lực hiệu quả mà còn bảo vệ toàn bộ hệ thống khỏi quá tải, giảm sốc cơ học, giảm tiếng ồn và kéo dài tuổi thọ vòng bi, trục, dây curoa. Chính vì vậy, việc hiểu sâu về cấu tạo, phân loại, tiêu chuẩn thiết kế và cách lựa chọn puly dây cu roa là yếu tố sống còn đối với bất kỳ doanh nghiệp nào vận hành máy móc công nghiệp.

Cấu tạo chuyên sâu của puly dây curoa và các dạng rãnh nguy hiểm nếu chọn sai

Một puly dây curoa tiêu chuẩn thường gồm ba phần chính: thân puly, rãnh đai và moay-ơ lắp trục. Thân puly chịu lực ly tâm cực lớn khi quay ở tốc độ cao, do đó vật liệu thường là gang xám, gang cầu, thép carbon hoặc hợp kim nhôm cường độ cao. Moay-ơ là phần tiếp xúc trực tiếp với trục, thường được gia công then hoa hoặc then bằng, kết hợp với vít chặn hoặc bầu côn để khóa chặt, tránh hiện tượng xoay trượt gây mài mòn trục. Rãnh đai là khu vực nguy hiểm nhất, nơi toàn bộ lực kéo của dây curoa được truyền qua diện tích tiếp xúc rất nhỏ; chỉ cần sai hình dạng rãnh là lực phân bố không đều, dây bị cắt, mẻ, nổ đai.

Về hình dạng rãnh, puly dây curoa được chia thành một số loại chính, mỗi loại gắn với một kiểu dây curoa cụ thể:

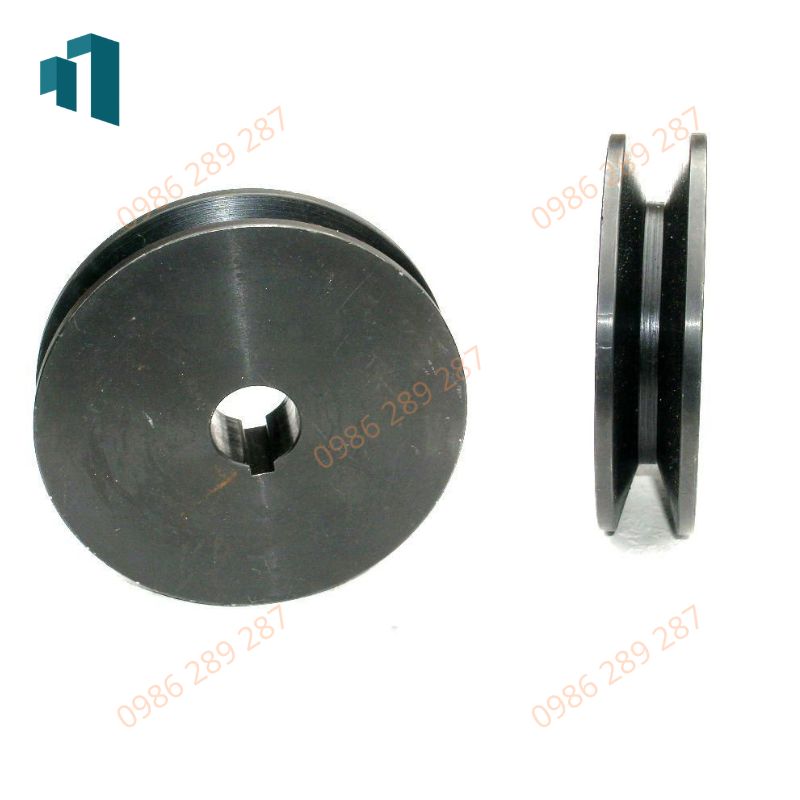

• Puly dây curoa rãnh chữ V: dùng cho dây curoa V (A, B, C, D, E, SPA, SPB, SPC…). Rãnh có góc chuẩn (thường 34°–40°), đáy rãnh không được chạm đáy dây, nếu không lực sẽ tập trung vào cạnh, gây nổ dây.
• Puly dây cu roa răng (timing pulley): dùng cho dây curoa răng (HTD, GT, T, AT…). Rãnh có biên dạng răng chính xác đến từng phần trăm milimet. Chỉ cần sai bước răng là dây sẽ nhảy bước, mẻ răng, phá hủy đồng bộ hóa giữa trục dẫn và trục bị dẫn.
• Puly dây curoa tròn hoặc dẹt: dùng cho dây tròn, dây dẹt, thường trong các ứng dụng tải nhẹ, tốc độ cao. Bề mặt puly có thể bọc cao su, polyurethane để tăng ma sát, nhưng nếu chọn sai độ cứng sẽ gây trượt hoặc mài mòn cực nhanh.

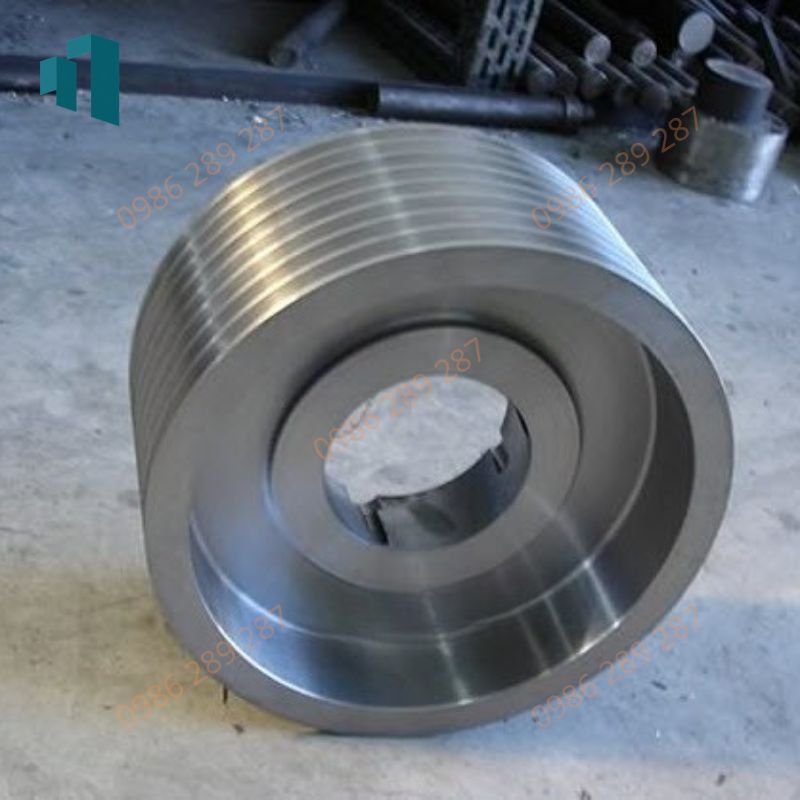

• Puly nhiều rãnh (multi-groove, poly-V): kết hợp nhiều rãnh nhỏ song song, dùng cho hệ thống cần truyền công suất lớn nhưng kích thước nhỏ gọn, như máy nén khí, ô tô, HVAC.

Ở tốc độ quay cao, puly dây curoa chịu lực ly tâm khủng khiếp; nếu thiết kế sai đường kính, bề rộng, hoặc không cân bằng động, puly có thể vỡ tung như một quả bom cơ khí, bắn mảnh kim loại với tốc độ đủ để xuyên thủng vỏ máy, gây tai nạn nghiêm trọng. Vì vậy, các tiêu chuẩn như ISO, DIN, JIS quy định rất chặt chẽ về kích thước, dung sai, độ đồng tâm, độ đảo mặt và yêu cầu cân bằng động cho puly dây cu roa.

Phân loại puly dây curoa theo vật liệu, công suất và ứng dụng

Để tối ưu hiệu suất và độ bền, puly dây curoa được phân loại theo nhiều tiêu chí khác nhau. Mỗi loại mang theo những rủi ro riêng nếu bị lạm dụng hoặc dùng sai môi trường làm việc. Về vật liệu, puly gang xám được sử dụng phổ biến trong công nghiệp nặng nhờ khả năng giảm rung, giá thành thấp, nhưng lại dễ nứt vỡ nếu chịu va đập. Puly thép có độ bền kéo cao, chịu tải sốc tốt, phù hợp cho truyền động công suất lớn, tốc độ cao, song khối lượng nặng, đòi hỏi cân bằng động chính xác. Puly nhôm và hợp kim nhẹ được ưa chuộng trong máy CNC, robot, thiết bị tự động hóa vì giảm quán tính quay, tăng khả năng tăng tốc, nhưng nếu dùng trong môi trường mài mòn hoặc quá tải sẽ mòn rãnh rất nhanh.

Xét theo công suất và điều kiện làm việc, puly dây curoa có thể chia thành:

• Puly cho tải nhẹ – trung bình: dùng trong quạt, bơm nhỏ, băng tải nhẹ, máy nông nghiệp. Thường sử dụng dây V cỡ nhỏ hoặc dây răng bản hẹp, ưu tiên chi phí thấp, dễ thay thế.
• Puly cho tải nặng: dùng trong máy nghiền, băng tải mỏ, máy nén khí công nghiệp, hệ thống HVAC công suất lớn. Yêu cầu puly có đường kính lớn, nhiều rãnh, vật liệu gang hoặc thép, bề mặt rãnh được gia công chính xác và xử lý nhiệt.
• Puly tốc độ cao: dùng trong máy CNC, spindle, máy dệt, máy in. Đòi hỏi độ đồng tâm cực cao, cân bằng động cấp chính xác, sai số hình học nhỏ; chỉ cần lệch tâm vài phần trăm milimet là rung lắc, phá vòng bi, cháy dây.
• Puly đặc biệt cho môi trường khắc nghiệt: môi trường hóa chất, nhiệt độ cao, bụi mài mòn, ẩm ướt. Có thể phải dùng puly thép không gỉ, puly bọc cao su, puly phủ ceramic hoặc puly nhôm anodized cứng.

Nếu phân loại theo ứng dụng, puly dây curoa trong ngành ô tô, HVAC, thực phẩm, dược phẩm, khai khoáng, xi măng, thép… đều có các tiêu chuẩn riêng về độ sạch, độ ồn, khả năng chịu ăn mòn, an toàn lao động. Việc dùng chung một loại puly cho mọi ứng dụng là sai lầm chết người, dẫn đến hỏng hóc dây chuyền, dừng máy đột ngột và chi phí bảo trì leo thang không kiểm soát.

Tiêu chí lựa chọn puly dây curoa chuẩn kỹ thuật và tối ưu chi phí

Xác định chính xác loại dây curoa và thông số truyền động

Trước khi chọn puly dây curoa, bắt buộc phải xác định chính xác loại dây curoa đang sử dụng: dây V, dây răng, dây dẹt, dây tròn, dây poly-V, cùng với mã kích thước, bước răng, bề rộng, tiêu chuẩn (ISO, RMA, DIN…). Chọn sai loại rãnh puly cho dây curoa là cách nhanh nhất để phá hủy cả hệ thống. Đồng thời, cần tính toán hoặc kiểm tra lại các thông số truyền động: công suất động cơ, tốc độ quay trục dẫn, tốc độ mong muốn của trục bị dẫn, tỷ số truyền, khoảng cách trục, điều kiện khởi động (tải nặng, tải sốc, khởi động thường xuyên hay liên tục). Những thông số này quyết định đường kính puly chủ động, puly bị động, số rãnh, bề rộng puly và lực căng dây.

Lựa chọn vật liệu, kiểu lắp và tiêu chuẩn gia công

Vật liệu puly dây curoa phải tương thích với môi trường làm việc và mức tải. Với hệ thống công suất lớn, chạy 24/7, nên ưu tiên puly gang hoặc thép được gia công chính xác, cân bằng động, bề mặt rãnh được tiện, mài hoặc phay CNC. Với hệ thống cần tăng giảm tốc nhanh, nên chọn puly nhôm hoặc hợp kim nhẹ, nhưng phải kiểm soát chặt chẽ lực căng dây để tránh mòn rãnh. Kiểu lắp puly lên trục cũng là yếu tố sống còn: dùng bầu côn (taper bush), then bằng, then hoa, hay khóa trục ma sát. Lắp sai, siết không đủ lực, hoặc không căn chỉnh đồng tâm sẽ tạo ra rung động phá hoại, làm nóng ổ bi, mòn trục, trượt puly.

Căn chỉnh, bảo trì và những sai lầm gây cháy dây, nổ puly

Sau khi lựa chọn đúng puly dây curoa, khâu căn chỉnh và bảo trì quyết định trực tiếp đến tuổi thọ hệ thống. Căn chỉnh lệch tâm, lệch song song giữa hai puly chỉ vài milimet cũng đủ làm dây curoa mòn lệch, nóng lên, trượt, phát tiếng rít chói tai và cuối cùng là đứt dây bất ngờ. Lực căng dây quá lớn sẽ kéo lệch trục, phá vòng bi; lực căng quá nhỏ sẽ gây trượt, sinh nhiệt, cháy bề mặt rãnh puly. Bụi bẩn, dầu mỡ, hóa chất bám vào rãnh puly làm giảm ma sát, ăn mòn bề mặt, tạo rãnh xước sắc như dao, cắt nát dây curoa trong thời gian ngắn.

Những sai lầm phổ biến khi sử dụng puly dây cu roa bao gồm: dùng puly mòn rãnh nhưng không thay, chỉ thay dây curoa; lắp puly không cân bằng động cho hệ thống tốc độ cao; dùng puly không đúng tiêu chuẩn cho dây curoa răng, dẫn đến nhảy bước, sai vị trí, phá hỏng sản phẩm; bỏ qua kiểm tra định kỳ độ đảo mặt, độ rơ moay-ơ; không che chắn puly trong khu vực có công nhân làm việc gần, tạo nguy cơ kẹt tay, cuốn quần áo vào puly đang quay. Mỗi sai lầm đều có thể trả giá bằng thời gian dừng máy kéo dài, hỏng thiết bị hàng loạt, thậm chí tai nạn lao động nghiêm trọng.
