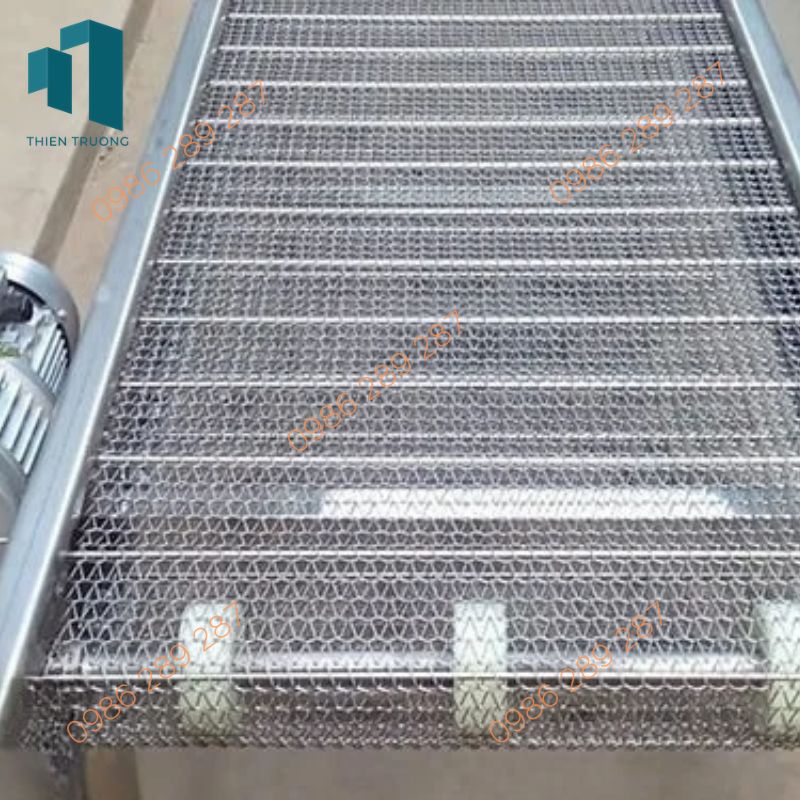

Băng Tải Lưới Inox 304

Băng tải lưới inox 304 là giải pháp vận chuyển liên tục có bề mặt dạng lưới kim loại, thường dùng khi sản phẩm cần thoát nước, thoát khí, tiếp xúc nhiệt hoặc được rửa ngay trên băng. Thiết bị xuất hiện trong dây chuyền chế biến thực phẩm, sấy, làm nguội, rửa linh kiện và xử lý vật liệu. Tuy nhiên, chọn đúng mác inox mới chỉ là một phần: kích thước mắt lưới, đường kính sợi, kiểu truyền động, tải trọng và điều kiện vệ sinh đều tác động trực tiếp đến tuổi thọ lẫn độ ổn định vận hành.

Cấu tạo và nguyên lý vận hành

Băng tải lưới gồm mặt băng, khung đỡ, trục chủ động và bị động, động cơ giảm tốc, bộ truyền động, cơ cấu căng chỉnh, thanh dẫn hướng. Động cơ truyền mô-men tới trục chủ động, kéo lưới chuyển động đều; thanh đỡ hoặc con lăn nâng đỡ băng chịu tải. Bộ căng duy trì độ ăn khớp, hạn chế chùng, nhưng cần điều chỉnh phù hợp: căng quá mức làm tăng tải lên trục, ổ bi và mối nối, còn lỏng dễ gây trượt, giật hoặc chạy lệch.

Lưới thoáng hỗ trợ thoát nước, lưu thông khí và truyền nhiệt. Mắt lưới, khe chuyển tiếp, vật liệu, tải trọng cần phù hợp sản phẩm và điều kiện vận hành.

Các bộ phận chính

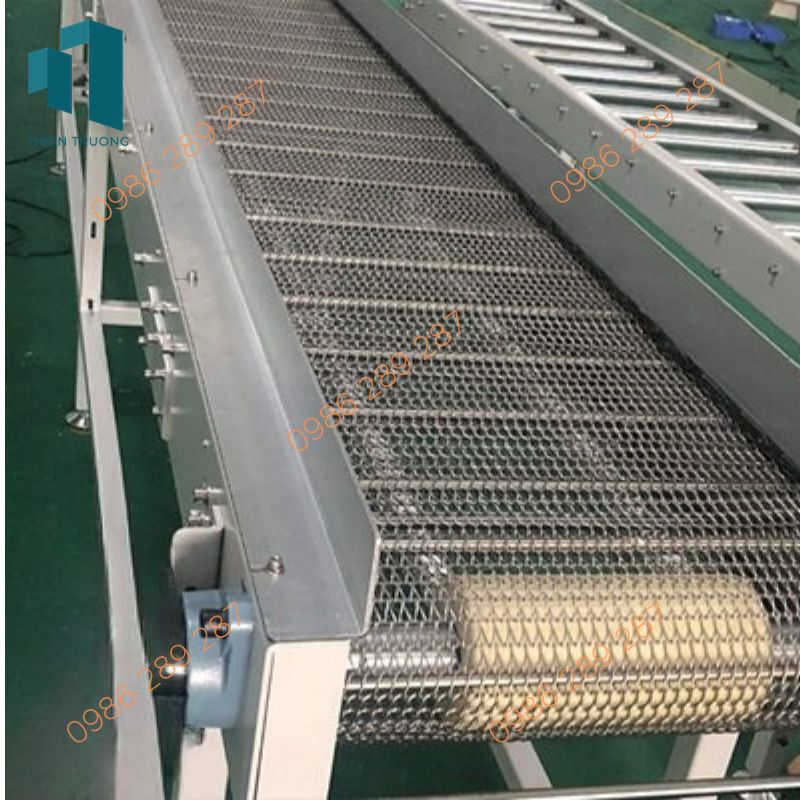

Một hệ thống hoàn chỉnh thường gồm mặt băng lưới, khung đỡ, trục chủ động và bị động, cụm nhông hoặc tang kéo, động cơ giảm tốc, bộ căng chỉnh và cơ cấu dẫn hướng. Lưới có thể được chế tạo từ các sợi inox đan, các thanh liên kết hoặc kết cấu dạng xoắn; cách làm cụ thể tùy yêu cầu tải và hình dạng sản phẩm. Khung máy cũng thường dùng inox, nhưng cấu hình vật liệu khung cần được xác định riêng, không nên mặc định mọi bộ phận đều làm từ inox 304.

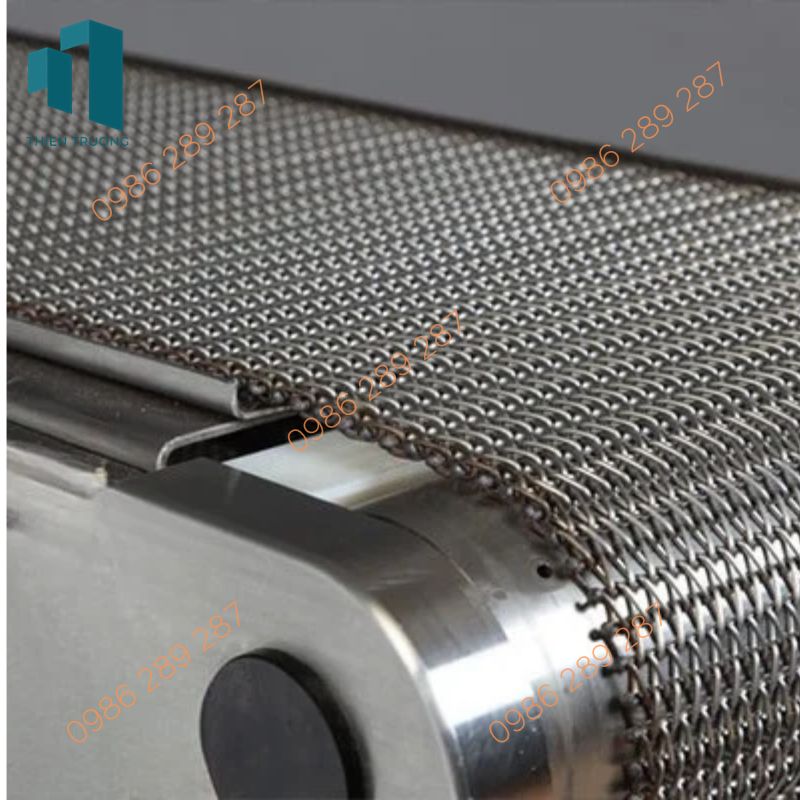

Khi động cơ truyền mô-men đến trục chủ động, nhông ăn khớp với mép lưới hoặc các chi tiết truyền động chuyên dụng để kéo băng di chuyển. Bộ căng giúp duy trì độ ăn khớp và hạn chế chùng, trong khi thanh đỡ hoặc con lăn đỡ phần băng chịu tải. Nếu lực căng quá lớn có thể làm tăng tải lên trục, ổ bi và mối nối; nếu quá lỏng, băng có thể chạy lệch, giật cục hoặc trượt khỏi vị trí dẫn hướng.

Đặc điểm của bề mặt lưới

Độ thoáng là ưu thế đáng chú ý của thiết kế lưới. Nước rửa, không khí nóng hoặc khí làm mát có thể đi qua bề mặt, giúp quá trình thoát ẩm và truyền nhiệt diễn ra thuận lợi hơn so với băng kín. Đổi lại, sản phẩm nhỏ, mềm hoặc có hình dạng không ổn định có thể lọt qua mắt lưới, mắc vào mối nối hay bị in dấu khi đi qua các điểm đỡ. Vì thế, kích thước mắt lưới phải được chọn theo kích thước nhỏ nhất của sản phẩm và cách sản phẩm được đặt trên băng.

Với dây chuyền có yêu cầu chuyển tiếp giữa các thiết bị, cần kiểm tra khoảng hở tại điểm nạp và điểm xả. Một khe hở nhỏ nhưng không phù hợp cũng có thể khiến sản phẩm kẹt, rơi hoặc hư hỏng liên tục. Những cấu hình khác nhau được giới thiệu tại băng tải lưới chiếu inox, băng tải lưới inox hình thang và băng tải lưới inox sợi xoắn xích biên; tên gọi cấu tạo không thay thế việc xác nhận bản vẽ và thông số thực tế trước khi đặt hàng.

Vật liệu inox 304 và thông số kỹ thuật

Inox 304 là thép không gỉ austenitic chứa crôm và niken, thường được dùng nhờ khả năng chống ăn mòn trong môi trường thông thường, dễ gia công và vệ sinh. Tuy nhiên, vật liệu không miễn nhiễm với ăn mòn: nước muối, hóa chất chứa chloride, chất tẩy mạnh, cặn đọng và nhiệt độ cao có thể làm tăng nguy cơ rỗ hoặc ăn mòn khe. Với thiết bị thực phẩm, cần đánh giá thêm chất lượng mối hàn, độ nhẵn bề mặt, khả năng tháo rửa và quy trình vệ sinh.

Các thông số dưới đây chỉ mang tính tham khảo; thiết kế thực tế cần căn cứ vào sản phẩm, năng suất, không gian lắp đặt và chế độ vận hành:

• Chiều rộng băng: khoảng 200–1.500 mm; đường kính sợi: 1–5 mm.
• Mắt lưới: khoảng 2–50 mm; tốc độ vận chuyển: 0,1–20 m/phút.
• Nhiệt độ làm việc, tải trọng và kiểu truyền động cần được xác định theo thiết kế cụ thể.

Khả năng chống ăn mòn cần được đánh giá theo môi trường

Inox 304 thuộc nhóm thép không gỉ austenitic, thường được biết đến với thành phần có crôm và niken; trong thương mại, đặc tính của vật liệu có thể được mô tả gần với nhóm 18/8. Lớp màng thụ động trên bề mặt giúp vật liệu chống gỉ tốt trong nhiều môi trường thông thường, đồng thời có khả năng gia công và vệ sinh phù hợp với nhiều ứng dụng công nghiệp. Dù vậy, inox 304 không phải vật liệu miễn nhiễm với mọi dạng ăn mòn. Nước muối, hóa chất chứa chloride, chất tẩy mạnh, nhiệt độ cao kết hợp với môi trường ăn mòn hoặc bề mặt đọng cặn có thể làm tăng nguy cơ rỗ và ăn mòn khe.

Trong ứng dụng thực phẩm, lựa chọn inox 304 không tự động bảo đảm toàn bộ thiết bị đáp ứng mọi yêu cầu vệ sinh hoặc quy định tiếp xúc thực phẩm. Cần xem xét nguồn gốc vật liệu, chất lượng mối hàn, độ nhẵn bề mặt, khả năng tháo vệ sinh, nguy cơ đọng nước và phương pháp làm sạch tại nhà máy. Khi sử dụng hóa chất vệ sinh, phải kiểm tra nồng độ, nhiệt độ và thời gian tiếp xúc theo khuyến nghị của nhà cung cấp hóa chất cũng như yêu cầu nội bộ.

Bảng thông số tham khảo

Các trị số dưới đây là khoảng cấu hình thường gặp để tham khảo ban đầu, không phải tiêu chuẩn cố định cho mọi nhà sản xuất. Tải trọng cho phép, tốc độ và nhiệt độ làm việc phải được tính theo thiết kế cụ thể, đặc tính sản phẩm và chế độ vận hành.

Cách lựa chọn theo điều kiện sản xuất

Việc lựa chọn băng tải cần dựa trên tải trọng thực tế, năng suất, kích thước sản phẩm và thời gian vận hành. Cần tính cả tải phân bố, tải tập trung, lực va đập khi nạp liệu, khối lượng băng và khả năng chịu lực của kết cấu đỡ. Tốc độ nên đáp ứng thời gian lưu cần thiết cho từng công đoạn, đồng thời hạn chế sản phẩm xô lệch hoặc xử lý chưa đạt yêu cầu.

Kiểu lưới cần phù hợp với kích thước sản phẩm, mức độ thoát nước, khả năng thông thoáng và quy trình vệ sinh. Mép băng, mối nối và kết cấu gia cường cũng cần hạn chế mắc sản phẩm, mài mòn và hư hỏng. Vật liệu được chọn theo môi trường tiếp xúc thực tế; inox 304 phù hợp với nhiều ứng dụng thông dụng, còn môi trường chứa chloride hoặc hóa chất ăn mòn có thể cần inox 316 hay vật liệu chuyên biệt. Nên phối hợp với nhà cung cấp và bộ phận vận hành để xác định thông số phù hợp.

Đối chiếu tải, tốc độ và kích thước sản phẩm

Trước khi đặt thiết bị, cần xác định khối lượng sản phẩm trên mỗi mét băng, tải tập trung tại từng vùng, năng suất theo giờ và thời gian vận hành mỗi ca. Tải phân bố đều khác đáng kể với tải dồn thành cụm; lực tác động khi sản phẩm rơi từ phễu nạp cũng có thể lớn hơn tải tĩnh. Đơn vị thiết kế cần xem xét cả khối lượng băng, chiều dài nhịp không có gối đỡ, độ võng cho phép và hệ số làm việc của bộ truyền động. Nếu chỉ dựa vào công suất động cơ mà bỏ qua kết cấu đỡ, băng có thể võng hoặc biến dạng dù động cơ vẫn đủ lực kéo.

Tốc độ phải phù hợp với thời gian lưu cần thiết cho công đoạn. Chẳng hạn, trong sấy hoặc làm nguội, thời gian lưu liên quan đến chiều dài băng và tốc độ vận hành; thay đổi tốc độ có thể làm sản phẩm chưa đạt độ khô hoặc nhiệt độ mục tiêu. Băng chạy quá nhanh cũng làm tăng nguy cơ xô lệch, còn tốc độ quá thấp có thể giảm năng suất và khiến sản phẩm chịu tác động nhiệt lâu hơn dự kiến. Nên xác định dải tốc độ cần dùng thay vì chỉ nêu một giá trị danh định.

Chọn kiểu lưới, mép băng và vật liệu thay thế

Mắt lưới nhỏ thường giữ sản phẩm tốt hơn nhưng giảm độ thông thoáng và có thể khó làm sạch cặn mịn; mắt lưới lớn tăng khả năng thoát nước, song không phù hợp với vật nhỏ. Sợi dày thường tăng độ cứng nhưng làm tăng khối lượng chuyển động và có thể tạo bề mặt tiếp xúc rộng hơn. Cần cân đối các yếu tố này với mức độ mài mòn, kiểu vệ sinh và yêu cầu sản phẩm không bị trầy xước. Mép băng có thể cần xích biên hoặc kết cấu gia cường khi truyền động bằng nhông; các điểm nối phải được thiết kế để hạn chế mắc sản phẩm và tránh tạo góc sắc.

Inox 304 thường phù hợp với môi trường công nghiệp thông dụng, nhưng nếu dây chuyền tiếp xúc thường xuyên với nước biển, dung dịch giàu chloride hoặc hóa chất ăn mòn, nên đánh giá khả năng dùng inox 316 hoặc vật liệu chuyên biệt. Việc đổi mác thép không thể giải quyết mọi vấn đề nếu thiết kế vẫn tạo khe giữ hóa chất, mối hàn thiếu hoàn thiện hoặc quy trình xả rửa không đủ. Quyết định vật liệu nên dựa trên thành phần môi trường thực tế và trao đổi giữa bộ phận vận hành, bảo trì và nhà cung cấp.

Lắp đặt, vệ sinh và kiểm tra định kỳ

Quá trình lắp đặt cần căn chỉnh các trục song song, kiểm tra khung đồng phẳng và bảo đảm thanh đỡ không làm cấn hoặc biến dạng băng. Nên chạy thử không tải, sau đó tăng tải từng bước để theo dõi độ lệch, rung, tiếng ồn và nhiệt độ ổ bi. Điều chỉnh sức căng theo hướng dẫn kỹ thuật, tránh kéo lệch một bên để ép băng chạy thẳng.

Trong vận hành, cần kiểm tra định kỳ mắt lưới, mối nối, nhông, xích biên và ổ đỡ. Băng chạy giật, tiếng kim loại bất thường, mắt lưới biến dạng hoặc mối hàn nứt là dấu hiệu cần xử lý sớm để hạn chế hư hỏng lan rộng và dừng máy.

Quy trình vệ sinh nên xác định hóa chất, nồng độ, thời gian tiếp xúc, cách xả và làm khô; đồng thời chú ý các vị trí khó tiếp cận, dễ tích tụ cặn. Ghi chép tình trạng thiết bị, lịch vệ sinh và linh kiện thay thế giúp theo dõi bảo trì. Khi đặt băng mới, cần đối chiếu kích thước, kiểu mép và bước nhông với bản vẽ hoặc mẫu thực tế.

Kiểm soát độ thẳng và sức căng

Khi lắp đặt, cần căn chỉnh hai trục song song, kiểm tra độ đồng phẳng của khung và đảm bảo các thanh đỡ không tạo điểm cấn lên mặt lưới. Chạy thử không tải trước, sau đó tăng tải từng bước để theo dõi tiếng ồn, rung, độ lệch và nhiệt độ ổ bi. Việc chỉnh băng nên thực hiện theo hướng dẫn của nhà sản xuất; không kéo căng một phía quá mức để ép băng chạy thẳng vì cách làm này có thể gây mòn không đều hoặc làm biến dạng mép.

Trong vận hành, cần kiểm tra định kỳ độ mòn của mắt lưới, mối nối, nhông, xích biên, ổ đỡ và cơ cấu căng. Những dấu hiệu như băng giật theo chu kỳ, tiếng kim loại bất thường, mắt lưới biến dạng, mối hàn nứt hoặc bề mặt đổi màu cần được xử lý sớm. Một mắt lưới hỏng có thể lan thành vùng biến dạng lớn hơn dưới tải, làm tăng nguy cơ dừng dây chuyền đột ngột và gây thất thoát sản phẩm.

Vệ sinh và hồ sơ bảo trì

Quy trình vệ sinh nên quy định rõ hóa chất được phép dùng, nồng độ pha, nhiệt độ, thời gian tiếp xúc, cách xả và cách làm khô. Tránh dùng dụng cụ thép carbon làm xước bề mặt inox hoặc để mạt sắt bám lại, vì nhiễm bẩn sắt có thể gây vết gỉ bề ngoài. Với dây chuyền thực phẩm, cần kiểm tra khả năng tiếp cận mặt dưới lưới và các vùng quanh trục, nhông, gối đỡ—những nơi cặn hữu cơ dễ tích tụ nhưng khó quan sát.

Ghi lại ngày vệ sinh, tình trạng băng, số giờ hoạt động, lần chỉnh căng và chi tiết đã thay giúp phát hiện xu hướng hư hỏng trước khi xảy ra dừng máy. Khi đặt hàng thay thế, nên cung cấp chiều rộng, chiều dài vòng băng, kiểu mép, bước nhông, đường kính sợi, kích thước mắt lưới và ảnh chụp vị trí lắp. Đối chiếu bản vẽ hoặc đo mẫu thực tế sẽ giảm rủi ro chọn nhầm băng có hình dáng tương tự nhưng không ăn khớp với cơ cấu truyền động.
