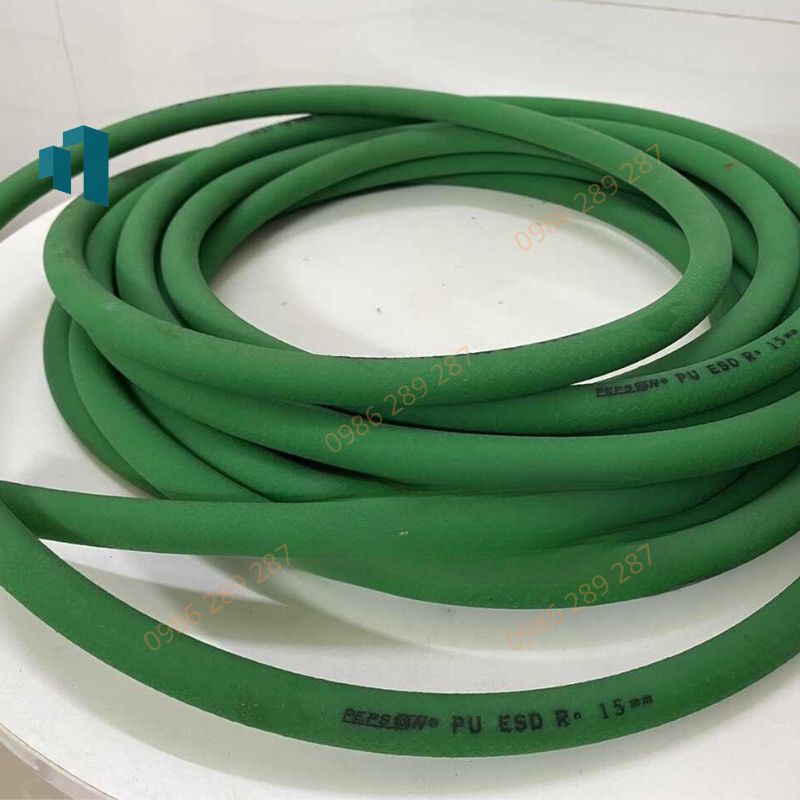

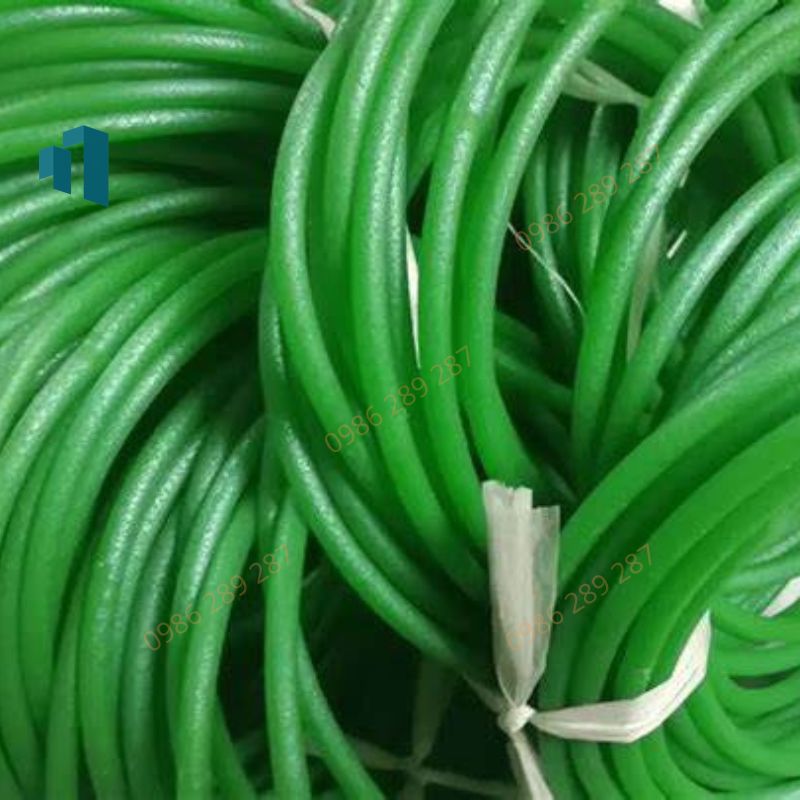

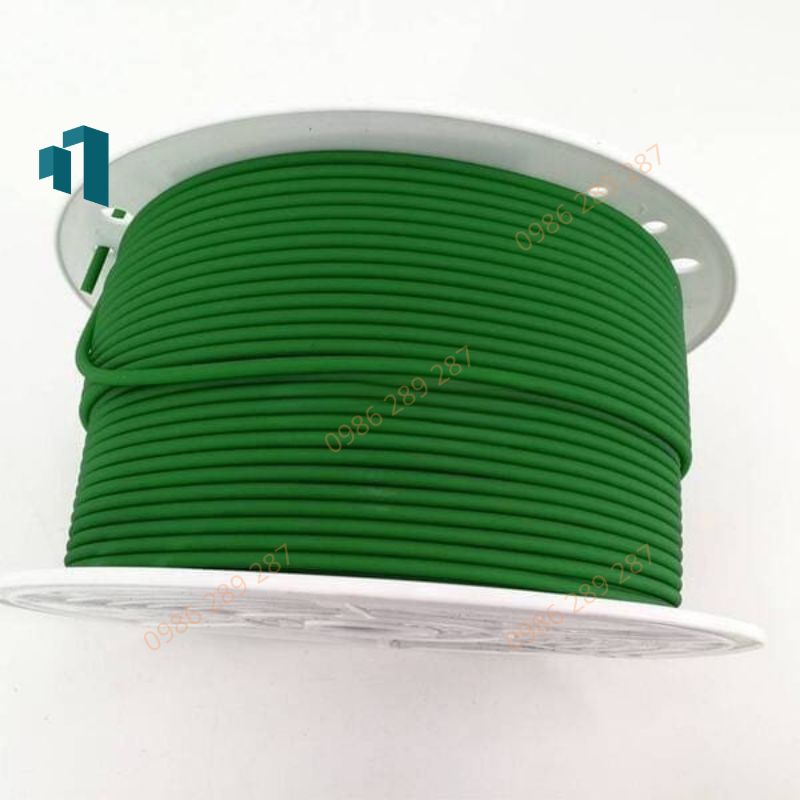

Tổng quan về dây Pu tròn nhám trong công nghiệp truyền động

Dây Pu tròn nhám là một dạng dây đai tròn bằng Polyurethane (PU) được thiết kế chuyên biệt cho các hệ thống truyền động ma sát, trong đó bề mặt dây được xử lý nhám có kiểm soát để tối ưu hóa hệ số ma sát với puly, con lăn hoặc bề mặt sản phẩm. Vật liệu PU có cấu trúc mạch polymer đàn hồi, độ bền kéo cao và khả năng phục hồi biến dạng tốt, nhờ đó dây có thể làm việc liên tục trong điều kiện tải lặp, tốc độ cao mà vẫn giữ được kích thước hình học và tính ổn định truyền động.

Về mặt cấu trúc, dây Pu tròn nhám thường có tiết diện tròn đồng nhất, đường kính tiêu chuẩn đa dạng (ví dụ: 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm…) để phù hợp với nhiều loại puly và cơ cấu dẫn hướng khác nhau. Bề mặt nhám được tạo ra bằng các công nghệ như mài cơ học, phun cát, hoặc xử lý bề mặt trong khuôn, giúp hình thành các vi gờ và vi rãnh trên bề mặt dây. Các vi cấu trúc này làm tăng diện tích tiếp xúc thực tế và tạo hiệu ứng “khóa cơ học” với bề mặt đối tiếp xúc, từ đó nâng cao đáng kể lực ma sát mà không cần tăng lực căng dây quá lớn.

Trong các hệ thống truyền động ma sát, lực truyền mô-men xoắn phụ thuộc trực tiếp vào hệ số ma sát và lực ép giữa dây với puly. Nhờ bề mặt nhám, dây Pu tròn nhám cho phép đạt được cùng mức lực kéo với lực căng dây thấp hơn so với dây bề mặt trơn hoặc dây cao su truyền thống. Điều này giúp giảm tải lên ổ bi, trục, kết cấu khung máy, đồng thời hạn chế hiện tượng trượt, mất đồng bộ hoặc rung giật khi khởi động và dừng máy.

Vật liệu Polyurethane mang lại nhiều ưu điểm cơ lý quan trọng: độ cứng Shore A/B có thể được điều chỉnh trong dải rộng, độ bền kéo và độ giãn dài tới đứt cao, khả năng chống mài mòn vượt trội so với cao su tự nhiên hoặc cao su tổng hợp thông thường. Nhờ đó, dây Pu tròn nhám có tuổi thọ cao trong môi trường làm việc liên tục, chịu ma sát lặp lại với puly kim loại hoặc nhựa, giảm tần suất thay thế và chi phí bảo trì. Độ đàn hồi tốt giúp dây hấp thụ xung lực, giảm sốc tải và duy trì truyền động êm, hạn chế tiếng ồn.

Trong môi trường công nghiệp, dây thường phải tiếp xúc với dầu mỡ bôi trơn, bụi bẩn, hơi ẩm hoặc một số hóa chất nhẹ. Polyurethane có khả năng kháng dầu, kháng mỡ và kháng nhiều loại dung môi nhẹ tốt hơn so với nhiều loại cao su, nên dây ít bị trương nở, nứt gãy hoặc lão hóa sớm. Dải nhiệt độ làm việc điển hình của dây Pu tròn nhám thường nằm trong khoảng từ -20°C đến khoảng +80°C (tùy cấp vật liệu), cho phép sử dụng trong nhiều điều kiện môi trường khác nhau, từ kho lạnh đến các dây chuyền sản xuất có nhiệt độ môi trường tăng do ma sát hoặc thiết bị gia nhiệt lân cận.

Trong các dây đai công nghiệp, dây Pu tròn nhám được đánh giá cao nhờ sự kết hợp giữa độ cứng bề mặt, độ đàn hồi và khả năng chịu tải trên cùng đường kính. Độ cứng bề mặt cao hơn so với dây cao su giúp dây ít bị “lún” vào rãnh puly, giữ ổn định đường kính làm việc, từ đó duy trì tỷ số truyền và tốc độ tuyến tính chính xác hơn. Đồng thời, độ biến dạng dư (set) thấp giúp dây không bị dài ra quá mức sau thời gian dài sử dụng, hạn chế phải tăng chỉnh căng dây thường xuyên.

So với dây cao su truyền thống, dây Pu tròn nhám có ưu thế rõ rệt về khả năng chịu mài mòn và chịu cắt xé bề mặt. Trong các ứng dụng băng tải ma sát, nơi dây tiếp xúc trực tiếp với mặt dưới sản phẩm hoặc con lăn, bề mặt nhám của dây giúp tăng độ bám, giảm trượt sản phẩm, đặc biệt hữu ích với các vật có bề mặt trơn, nhẹ hoặc khó cố định. Nhờ bề mặt nhám được thiết kế ở mức độ vừa phải, dây vẫn đảm bảo độ êm, không gây trầy xước, hằn vết lên bề mặt sản phẩm nhạy cảm như bao bì in ấn, sản phẩm gỗ đã sơn phủ, gốm sứ tráng men hoặc hàng thực phẩm đóng gói.

Khả năng nối dây là một yếu tố quan trọng trong vận hành thực tế. Dây Pu tròn nhám có thể được nối tại chỗ bằng phương pháp hàn nhiệt (nối nóng chảy) hoặc bằng các phụ kiện cơ khí chuyên dụng. Phương pháp nối nhiệt sử dụng dụng cụ gia nhiệt để làm chảy hai đầu dây, sau đó ép lại với nhau, tạo mối nối gần như đồng nhất với thân dây, đảm bảo truyền lực tốt và ít gây xóc khi chạy qua puly. Việc có thể nối và thay dây trực tiếp trên máy giúp giảm đáng kể thời gian dừng máy, tăng tính linh hoạt khi thay đổi chiều dài dây hoặc bố trí lại hệ thống truyền động.

Trong các ngành bao bì, thực phẩm, gỗ, gốm sứ, dệt may, in ấn, logistics và các dây chuyền tự động hóa, dây Pu tròn nhám thường được sử dụng cho nhiều chức năng khác nhau:

• Truyền động giữa các trục puly trong máy đóng gói, máy in, máy dán nhãn, nơi yêu cầu tốc độ cao, độ chính xác vị trí và độ êm khi vận hành.
• Làm dây kéo tải hoặc dây kéo dẫn hướng sản phẩm trên các băng tải con lăn, băng tải nghiêng, băng tải phân loại, giúp sản phẩm di chuyển ổn định, không trượt lùi.
• Làm dây đai ma sát trong các cơ cấu cấp phôi, cấp chai, cấp hộp, nơi cần lực ma sát đủ lớn để “kẹp” và kéo sản phẩm nhưng vẫn tránh làm hỏng bề mặt.
• Ứng dụng trong ngành gỗ và gốm sứ để vận chuyển phôi, tấm, viên gạch, đảm bảo bề mặt sản phẩm không bị xước trong quá trình di chuyển qua nhiều công đoạn gia công.
• Trong dệt may và in ấn, dây Pu tròn nhám hỗ trợ dẫn vải, giấy, màng film với độ căng ổn định, hạn chế nhăn, lệch biên hoặc sai lệch đăng ký in.

Về mặt thiết kế hệ thống, việc lựa chọn đường kính dây, độ cứng PU, mức độ nhám bề mặt và kiểu puly (rãnh trơn, rãnh chữ V, rãnh bán nguyệt…) cần được tính toán dựa trên tải trọng, tốc độ, bán kính uốn và điều kiện môi trường. Đường kính dây lớn hơn cho phép chịu tải cao hơn và tuổi thọ mỏi tốt hơn, nhưng yêu cầu puly có kích thước lớn hơn và không gian lắp đặt rộng hơn. Ngược lại, dây đường kính nhỏ phù hợp với các cơ cấu nhỏ gọn, bán kính uốn nhỏ, nhưng cần kiểm soát tải và tốc độ để tránh quá tải hoặc mỏi uốn sớm.

Trong các hệ thống truyền động yêu cầu độ chính xác cao, việc kiểm soát độ giãn dài của dây là rất quan trọng. Polyurethane có mô-đun đàn hồi cao hơn nhiều loại cao su, nên với cùng lực kéo, độ giãn dài làm việc của dây Pu tròn nhám thường nhỏ hơn, giúp duy trì tốc độ tuyến tính và vị trí sản phẩm ổn định hơn. Điều này đặc biệt quan trọng trong các dây chuyền đóng gói định lượng, in date, dán nhãn, nơi sai lệch vị trí nhỏ cũng có thể gây lỗi sản phẩm.

Bề mặt nhám của dây không chỉ tăng ma sát mà còn có tác dụng hỗ trợ thoát bụi, mạt, hoặc hơi ẩm khỏi vùng tiếp xúc, giảm nguy cơ trượt do lớp bẩn trung gian. Tuy nhiên, mức độ nhám cần được lựa chọn phù hợp: nhám quá cao có thể làm tăng mài mòn puly hoặc sản phẩm, trong khi nhám quá thấp lại không đạt được lực ma sát mong muốn. Các nhà sản xuất thường cung cấp nhiều cấp độ nhám khác nhau hoặc có thể gia công bề mặt theo yêu cầu ứng dụng cụ thể.

Trong thực tế vận hành, để tối ưu tuổi thọ và hiệu suất của dây Pu tròn nhám, cần chú ý đến việc căn chỉnh đồng trục puly, kiểm soát lực căng dây trong giới hạn khuyến nghị, tránh để dây làm việc trong tình trạng gập gãy, xoắn hoặc cọ xát với cạnh sắc. Việc vệ sinh định kỳ bề mặt dây và puly giúp duy trì hệ số ma sát ổn định, hạn chế trượt và mài mòn bất thường. Khi thay dây, nên sử dụng đúng loại vật liệu, đường kính và cấu trúc bề mặt theo thiết kế ban đầu để đảm bảo hệ thống hoạt động ổn định và an toàn.

Cấu tạo và đặc tính vật liệu của dây Pu tròn nhám

Cấu tạo cơ bản của dây Pu tròn nhám gồm hai phần chính: phần lõi chịu lực và phần vỏ làm việc với bề mặt puly hoặc con lăn. Tùy theo yêu cầu tải trọng, điều kiện môi trường và chế độ làm việc (liên tục, gián đoạn, đảo chiều, tăng/giảm tốc nhanh), dây có thể là loại PU nguyên khối (solid) hoặc loại có lõi gia cường. Với dây nguyên khối, toàn bộ tiết diện là vật liệu Polyurethane đồng nhất, thích hợp cho tải trung bình, độ uốn dẻo cao, dễ nối và dễ gia công. Với dây có lõi gia cường, phần lõi thường là sợi polyester, sợi thép hoặc sợi aramid (Kevlar), giúp tăng đáng kể khả năng chịu kéo, hạn chế giãn dài và ổn định kích thước trong chu kỳ làm việc dài.

Phần lõi gia cường được bố trí đồng tâm hoặc gần đồng tâm với tiết diện tròn của dây, đảm bảo phân bố ứng suất đều khi dây uốn quanh puly. Lõi sợi polyester thường được dùng cho các ứng dụng tải vừa, yêu cầu độ linh hoạt cao, trong khi lõi sợi thép hoặc aramid được ưu tiên cho hệ thống tải nặng, tốc độ cao, hoặc yêu cầu độ chính xác truyền động lớn (ít trượt, ít giãn). Lõi aramid có ưu điểm trọng lượng nhẹ nhưng cường độ kéo rất cao, đồng thời ít bị ảnh hưởng bởi nhiệt độ hơn so với polyester.

Lớp vỏ ngoài của dây Pu tròn nhám được chế tạo từ Polyurethane nhiệt dẻo, sau đó được xử lý nhám bằng công nghệ cơ học (mài, phun cát, đánh nhám bằng trục nhám) hoặc công nghệ hóa học (xử lý bề mặt bằng dung môi, plasma, hoặc hóa chất tạo vi cấu trúc). Mục tiêu của quá trình xử lý là tạo nên bề mặt có hệ số ma sát cao với vật liệu puly (thường là nhôm, thép, nhựa kỹ thuật) nhưng vẫn giữ được độ bền kéo, độ đàn hồi và khả năng chống mài mòn của lớp PU nền. Cấu trúc nhám có thể là dạng rãnh nhỏ, dạng hạt mịn hoặc dạng “da cam”, mỗi dạng phù hợp với từng loại sản phẩm và điều kiện làm việc khác nhau.

Vật liệu Polyurethane dùng cho dây tròn nhám thường thuộc nhóm PU nhiệt dẻo (TPU – Thermoplastic Polyurethane), có khả năng gia công bằng phương pháp đùn (extrusion) và hàn nhiệt. Độ cứng của TPU dùng cho dây thường nằm trong khoảng 80–98 Shore A. Ở mức 80–85 Shore A, dây có độ mềm và độ uốn dẻo cao, thích hợp cho puly đường kính nhỏ, hệ thống có nhiều đoạn uốn gấp. Ở mức 90–95 Shore A, dây đạt cân bằng giữa độ cứng, khả năng chịu tải và độ bám. Ở mức 96–98 Shore A, dây rất cứng, chịu tải lớn, chống mài mòn tốt nhưng bán kính uốn tối thiểu tăng lên, cần puly đường kính lớn hơn để tránh nứt gãy hoặc mỏi vật liệu.

Nhà sản xuất thường tối ưu độ cứng, thành phần phụ gia và cấu trúc bề mặt để đạt được sự cân bằng giữa:

• Độ bền kéo và khả năng chịu tải dọc trục.
• Độ bám với puly, hạn chế trượt khi khởi động hoặc tăng tải đột ngột.
• Khả năng uốn quanh puly đường kính nhỏ mà không gây nứt, gãy hoặc biến dạng dư.
• Độ ổn định kích thước trong suốt vòng đời làm việc.

Về mặt vi cấu trúc, TPU là copolymer gồm các đoạn mềm (soft segment) và đoạn cứng (hard segment). Tỷ lệ và cấu trúc của hai pha này quyết định độ cứng, độ đàn hồi, khả năng chịu mài mòn và tính kháng hóa chất. Với dây Pu tròn nhám, nhà sản xuất thường tăng tỷ lệ pha cứng để nâng cao độ bền mài mòn và độ bền kéo, đồng thời sử dụng phụ gia chống oxy hóa, chống thủy phân để cải thiện tuổi thọ trong môi trường ẩm, có dầu hoặc có hóa chất nhẹ.

Đặc tính nổi bật của vật liệu PU trong dây Pu tròn nhám gồm:

• Độ bền kéo cao: Dây có thể chịu được lực kéo lớn mà không bị đứt hoặc biến dạng vĩnh viễn khi làm việc trong giới hạn thiết kế. Cường độ kéo đứt của TPU thường cao hơn cao su tự nhiên và nhiều loại cao su tổng hợp, giúp dây phù hợp cho các hệ thống truyền động liên tục, tải trọng thay đổi và có xung lực. Khi có lõi gia cường, độ bền kéo tổng thể tăng lên đáng kể, đồng thời độ giãn dài làm việc giảm, giúp duy trì độ căng dây ổn định.
• Độ đàn hồi tốt: TPU có khả năng phục hồi chiều dài gần như ban đầu sau khi chịu tải, giảm hiện tượng “chảy dẻo” hoặc biến dạng dư. Độ đàn hồi cao giúp dây hấp thụ xung lực, giảm rung động và giảm sốc tải cho puly, trục và ổ lăn. Điều này đặc biệt quan trọng trong các hệ thống truyền động tốc độ trung bình đến cao, nơi dao động tải và dao động tốc độ có thể gây mỏi cơ học cho các chi tiết kim loại.
• Chống mài mòn: Mặc dù bề mặt được xử lý nhám để tăng ma sát, vật liệu PU vẫn có khả năng chống mài mòn vượt trội so với cao su thông thường. Cấu trúc phân tử bền vững và độ cứng bề mặt cao giúp dây ít bị mòn khi tiếp xúc liên tục với puly, con lăn hoặc bề mặt sản phẩm. Nhờ đó, chu kỳ bảo trì kéo dài, giảm tần suất thay dây và giảm thời gian dừng máy.
• Chịu dầu, mỡ, dung môi nhẹ: TPU có khả năng kháng tốt với nhiều loại dầu bôi trơn, dầu cắt gọt, mỡ công nghiệp và một số dung môi nhẹ. Điều này giúp dây không bị trương nở, mềm đi hoặc nứt gãy khi làm việc trong môi trường có dầu, thường gặp ở các dây chuyền gia công kim loại, máy CNC, hệ thống băng tải trong nhà máy cơ khí, thực phẩm đóng gói có sử dụng dầu bôi trơn. Tuy nhiên, với dung môi mạnh hoặc hóa chất ăn mòn, cần lựa chọn cấp TPU chuyên dụng hoặc có lớp phủ bảo vệ.
• Ổn định kích thước: Khi làm việc đúng tải và trong dải nhiệt độ cho phép, dây Pu tròn nhám ít co ngót hoặc giãn dài theo thời gian. Độ giãn dài ban đầu (creep) sau khi lắp đặt thường được kiểm soát bằng quy trình căng dây và chạy rà. Với dây có lõi gia cường, độ ổn định kích thước càng cao, phù hợp cho các ứng dụng yêu cầu độ chính xác vị trí, đồng bộ tốc độ giữa nhiều trục hoặc nhiều nhánh truyền động.

Bên cạnh các đặc tính trên, TPU còn có khả năng làm việc trong dải nhiệt độ rộng, thường từ khoảng -20°C đến +80°C, tùy cấp vật liệu. Ở nhiệt độ thấp, dây vẫn giữ được độ dẻo nhất định, không bị giòn gãy như một số loại nhựa cứng. Ở nhiệt độ cao trong giới hạn cho phép, dây vẫn duy trì được độ bền kéo và độ đàn hồi tương đối ổn định. Với môi trường nhiệt độ cao hơn, có thể sử dụng các loại TPU chuyên dụng chịu nhiệt hoặc kết hợp với lõi aramid để giảm ảnh hưởng của nhiệt đến độ giãn dài.

Trong thiết kế hệ thống truyền động sử dụng dây Pu tròn nhám, các thông số vật liệu và cấu tạo cần được xem xét đồng thời:

• Đường kính dây (tiết diện tròn) và độ cứng Shore A để xác định khả năng chịu tải và bán kính uốn tối thiểu.
• Loại lõi gia cường (nếu có) để kiểm soát độ giãn dài, độ bền kéo và tuổi thọ trong điều kiện tải nặng.
• Cấu trúc bề mặt nhám (mức độ nhám, dạng hoa văn) để tối ưu hệ số ma sát với puly và sản phẩm.
• Loại TPU (kháng dầu, kháng thủy phân, kháng mài mòn cao) phù hợp với môi trường làm việc cụ thể.

Nhờ sự kết hợp giữa cấu tạo hợp lý (lõi – vỏ – bề mặt nhám) và đặc tính ưu việt của vật liệu Polyurethane nhiệt dẻo, dây Pu tròn nhám có thể hoạt động bền bỉ trong các hệ thống truyền động liên tục, tốc độ trung bình đến cao, chịu được chu kỳ khởi động – dừng máy lặp lại, cũng như các điều kiện môi trường có dầu, mỡ hoặc bụi mài mòn. Điều này giúp giảm thiểu chi phí bảo trì, chi phí thay thế và thời gian dừng máy so với các loại dây đai kém bền hơn, đồng thời nâng cao độ tin cậy và hiệu suất tổng thể của hệ thống.

Thông số kỹ thuật quan trọng của dây Pu tròn nhám

Khi lựa chọn dây Pu tròn nhám cho một ứng dụng cụ thể, cần quan tâm đến các thông số kỹ thuật cốt lõi như đường kính, độ cứng, giới hạn nhiệt độ, độ bền kéo và hệ số ma sát. Mỗi thông số không chỉ là một con số danh nghĩa trên catalogue mà còn gắn trực tiếp với khả năng truyền tải, độ ổn định, độ bền mỏi và an toàn vận hành của toàn bộ hệ thống truyền động. Việc hiểu sâu từng thông số giúp kỹ sư tính toán chính xác lực căng, mô-men xoắn, tuổi thọ mỏi và lựa chọn cấu hình puly – dây tối ưu cho từng điều kiện làm việc cụ thể.

Đường kính dây Pu tròn nhám

Đường kính là thông số cơ bản nhất của dây Pu tròn nhám, thường được ký hiệu bằng đơn vị milimet (mm). Đường kính ảnh hưởng trực tiếp đến diện tích tiết diện chịu lực, độ cứng uốn, bán kính uốn tối thiểu và khả năng truyền mô-men. Các kích thước phổ biến trên thị trường gồm:

• Đường kính 3 mm, 4 mm, 5 mm: dùng cho tải nhẹ, cơ cấu dẫn hướng, máy nhỏ, băng tải mini, cơ cấu đẩy – kéo sản phẩm nhẹ, các hệ thống định vị hoặc đồng bộ hóa tốc độ không yêu cầu mô-men lớn.
• Đường kính 6 mm, 8 mm, 10 mm: dùng cho tải trung bình, hệ thống truyền động trong máy đóng gói, máy in, máy dệt, băng tải phân loại, cơ cấu cấp liệu, các ứng dụng cần làm việc liên tục với tốc độ trung bình đến cao.
• Đường kính 12 mm, 15 mm, 18 mm: dùng cho tải nặng hơn, băng tải con lăn, hệ thống kéo sản phẩm có trọng lượng lớn, cơ cấu nâng – hạ, truyền động trong dây chuyền sản xuất công nghiệp nặng.

Về mặt cơ học, khả năng chịu lực kéo tỉ lệ gần như với diện tích tiết diện tròn, tức là tỉ lệ với π·d²/4. Do đó, khi tăng đường kính từ 8 mm lên 12 mm, khả năng chịu lực kéo danh nghĩa có thể tăng lên gần gấp đôi, nếu cùng loại vật liệu PU và cùng điều kiện sản xuất.

Tuy nhiên, đường kính dây càng lớn thì yêu cầu puly có đường kính lớn hơn và không gian lắp đặt rộng hơn. Một tham số quan trọng là tỷ lệ giữa đường kính puly (D) và đường kính dây (d). Thông thường, nhà sản xuất khuyến nghị tỷ lệ D/d tối thiểu trong khoảng 8–12 tùy loại PU. Nếu sử dụng puly có đường kính quá nhỏ so với dây, dây sẽ bị uốn cong với bán kính nhỏ, gây:

• Tăng ứng suất uốn lặp lại, làm giảm tuổi thọ mỏi của dây.
• Nguy cơ nứt bề mặt hoặc lõi khi làm việc ở nhiệt độ thấp.
• Biến dạng dư, làm dây bị “nhớ hình dạng” và khó phục hồi chiều dài ban đầu.

Trong thiết kế, ngoài việc đảm bảo tỷ lệ D/d, cần xem xét thêm:

• Chiều dài nhịp tự do giữa các puly: nhịp càng dài, độ võng càng lớn, có thể gây rung và trượt.
• Tốc độ tuyến tính của dây: với dây đường kính nhỏ chạy ở tốc độ cao, lực ly tâm và nhiệt do ma sát tăng nhanh.
• Khả năng nối dây: dây đường kính lớn thường yêu cầu kỹ thuật hàn nhiệt hoặc nối cơ khí chính xác hơn để đảm bảo độ đồng tâm và độ bền mối nối.

Độ cứng Shore A của dây Pu tròn nhám

Độ cứng Shore A phản ánh mức độ đàn hồi và khả năng chịu biến dạng bề mặt của dây Pu tròn nhám. Đây là thông số quan trọng quyết định mức độ lún của dây khi chịu tải, khả năng hấp thụ chấn động và độ ổn định hình học khi truyền lực. Một số dải độ cứng thường gặp:

• 80–85 Shore A: mềm hơn, độ bám tốt, phù hợp ứng dụng cần ma sát cao với sản phẩm nhưng tải không quá lớn, ví dụ băng tải ma sát, con lăn kéo sản phẩm dễ trầy xước, cơ cấu kẹp – đẩy cần bề mặt êm.
• 90–95 Shore A: cân bằng giữa độ bền và độ bám, được sử dụng phổ biến trong đa số ứng dụng truyền động, nơi vừa cần chịu tải tương đối cao, vừa cần hạn chế trượt nhưng vẫn duy trì độ đàn hồi nhất định để giảm chấn.
• 96–98 Shore A: rất cứng, chịu tải lớn, ít biến dạng, phù hợp cho hệ thống truyền động công suất cao, tốc độ lớn, các cơ cấu đồng bộ hóa chuyển động chính xác, nơi biến dạng đàn hồi phải được hạn chế tối đa.

Độ cứng càng cao thì mô-đun đàn hồi càng lớn, dây ít bị lún khi chịu tải, dẫn đến:

• Giảm tổn thất năng lượng do biến dạng đàn hồi lặp lại.
• Giữ ổn định tỷ số truyền, đặc biệt quan trọng trong các hệ thống định vị hoặc đồng bộ hóa.
• Giảm nguy cơ dây bị “bò” ra khỏi rãnh puly khi chịu tải nặng.

Tuy nhiên, độ cứng cao làm bề mặt có xu hướng kém bám hơn nếu không được xử lý nhám phù hợp. Lớp nhám trên bề mặt dây Pu tròn nhám đóng vai trò bù lại độ bám, giúp dây vẫn giữ được ma sát tốt ngay cả khi độ cứng cao. Ở dải độ cứng thấp hơn, bề mặt mềm tự nhiên đã có xu hướng bám tốt, nhưng nếu kết hợp với nhám quá mạnh có thể gây mài mòn nhanh sản phẩm hoặc bám bẩn nhiều.

Khi lựa chọn độ cứng, cần cân nhắc:

• Mức tải và mô-men cần truyền: tải càng cao, nên ưu tiên độ cứng lớn hơn để hạn chế biến dạng.
• Yêu cầu về độ chính xác vị trí: hệ thống định vị, in ấn, cắt chính xác thường ưu tiên độ cứng cao.
• Đặc tính bề mặt sản phẩm: sản phẩm dễ trầy xước hoặc mềm cần độ cứng thấp hơn để tránh hư hại.
• Môi trường làm việc: nhiệt độ cao làm PU mềm hơn, vì vậy trong môi trường nóng có thể cần chọn độ cứng danh nghĩa cao hơn để bù lại.

Giới hạn nhiệt độ làm việc

Dây Pu tròn nhám thường làm việc ổn định trong dải nhiệt độ khoảng -20°C đến +80°C, tùy theo loại PU (ester hoặc ether) và công thức phụ gia. Một số dòng PU đặc biệt có thể chịu được đến 90–100°C trong thời gian ngắn, nhưng không nên vận hành liên tục ở ngưỡng này để tránh lão hóa sớm, nứt bề mặt và giảm độ bền kéo.

Ở nhiệt độ thấp dưới -20°C, vật liệu PU có xu hướng trở nên giòn hơn, giảm độ đàn hồi, dễ nứt khi chịu uốn liên tục hoặc va đập. Trong các ứng dụng kho lạnh, cấp đông, hoặc môi trường ngoài trời vùng lạnh, cần:

• Chọn loại PU ether có khả năng chịu lạnh tốt hơn.
• Tăng đường kính puly để giảm ứng suất uốn.
• Giảm tốc độ và tải trọng trong giai đoạn khởi động khi nhiệt độ thấp nhất.

Ở nhiệt độ cao trên 80°C, dây có thể mềm hơn, giảm khả năng chịu tải và tăng tốc độ lão hóa. Nhiệt độ cao thường đến từ:

• Nhiệt môi trường xung quanh (lò sấy, khuôn gia nhiệt, vùng gần lò nung).
• Nhiệt sinh ra do ma sát giữa dây và puly, đặc biệt khi trượt nhiều hoặc căng dây quá mức.
• Nhiệt từ động cơ, hộp số, hoặc các thiết bị truyền động khác truyền sang.

Khi thiết kế hệ thống, cần tính đến tổng nhiệt độ tác động lên dây, bao gồm nhiệt môi trường, nhiệt do ma sát và nhiệt bức xạ. Trong nhiều trường hợp, việc giảm lực căng dây, tối ưu hóa bề mặt puly (độ nhẵn, vật liệu), hoặc tăng đường kính puly có thể giúp giảm nhiệt phát sinh, kéo dài tuổi thọ dây.

Độ bền kéo và lực kéo cho phép

Độ bền kéo của dây Pu tròn nhám được xác định bằng lực kéo tối đa mà dây chịu được trước khi đứt, tính theo đơn vị N hoặc N/mm². Thông số này thường được đo trên mẫu thử tiêu chuẩn với tốc độ kéo nhất định. Tuy nhiên, trong thiết kế thực tế, người ta quan tâm nhiều hơn đến lực kéo làm việc cho phép, thường chỉ chiếm khoảng 10–30% độ bền kéo tối đa để đảm bảo hệ số an toàn và hạn chế biến dạng dài hạn (creep).

Ví dụ, một loại dây PU tròn nhám đường kính 8 mm có thể có độ bền kéo danh nghĩa khoảng 2500–3000 N, nhưng lực kéo làm việc khuyến nghị chỉ khoảng 300–600 N tùy điều kiện, bao gồm:

• Chế độ làm việc liên tục hay gián đoạn.
• Tốc độ dây và số chu kỳ uốn trên puly trong một đơn vị thời gian.
• Nhiệt độ môi trường và mức độ thông gió, tản nhiệt.
• Kiểu mối nối dây (hàn nhiệt, nối cơ khí, hay dây liền không nối).

Việc tuân thủ lực kéo cho phép giúp dây không bị giãn dài quá mức, không phát sinh nhiệt nội bộ lớn và kéo dài tuổi thọ. Nếu lực kéo làm việc vượt quá khuyến nghị, các hiện tượng sau có thể xảy ra:

• Giãn dài vĩnh viễn, làm thay đổi chiều dài dây, gây trượt hoặc mất đồng bộ.
• Tăng nhiệt cục bộ trong lõi dây, dẫn đến lão hóa nhanh, mềm hóa hoặc nứt gãy.
• Giảm đáng kể tuổi thọ mỏi khi dây liên tục uốn qua puly nhỏ.

Khi tính toán, ngoài lực kéo tĩnh, cần tính đến tải động (gia tốc, dừng – khởi động, va đập) và áp dụng hệ số an toàn phù hợp cho từng ngành (thường từ 3 đến 8 tùy mức độ rủi ro chấp nhận được).

Hệ số ma sát của bề mặt nhám

Bề mặt nhám là yếu tố tạo nên sự khác biệt của dây Pu tròn nhám so với dây trơn. Hệ số ma sát tĩnh và động giữa dây và puly, hoặc giữa dây và sản phẩm, phụ thuộc vào:

• Mức độ nhám bề mặt: nhám vừa phải giúp tăng ma sát nhưng vẫn đảm bảo bề mặt không bị bám bẩn quá nhanh, không gây mài mòn quá mức cho sản phẩm hoặc puly.
• Vật liệu tiếp xúc: thép, nhôm, nhựa, cao su, gỗ… mỗi loại cho hệ số ma sát khác nhau; puly bọc cao su thường cho ma sát cao hơn so với puly kim loại trơn.
• Điều kiện bề mặt: khô, ướt, có dầu mỡ, có bụi bẩn; dầu mỡ và nước thường làm giảm đáng kể ma sát, trong khi bụi mịn có thể tạo lớp trượt trung gian.

Trong điều kiện khô, hệ số ma sát của dây Pu tròn nhám với puly thép hoặc nhôm có thể đạt khoảng 0,4–0,7, cao hơn đáng kể so với dây trơn cùng vật liệu. Điều này cho phép truyền cùng một mô-men xoắn với lực căng dây thấp hơn, giảm tải cho ổ trục và các chi tiết cơ khí khác, đồng thời giảm biến dạng kéo dài của dây.

Về mặt thiết kế, hệ số ma sát ảnh hưởng trực tiếp đến khả năng truyền lực theo công thức ma sát vòng quấn (Euler-Eytelwein), trong đó lực truyền được phụ thuộc vào hệ số ma sát, góc ôm puly và lực căng ban đầu. Bề mặt nhám giúp tăng hệ số ma sát hiệu dụng, cho phép:

• Giảm lực căng ban đầu cần thiết để tránh trượt.
• Giảm kích thước puly hoặc số lượng puly cần thiết trong một số ứng dụng.
• Cải thiện khả năng tăng tốc và giảm tốc mà không bị trượt dây.

Tuy nhiên, nếu bề mặt quá nhám, có thể gây mài mòn nhanh puly hoặc sản phẩm, tăng tiếng ồn và tích tụ bụi bẩn. Do đó, nhà sản xuất thường tối ưu mức độ nhám để đạt cân bằng giữa ma sát cao và độ bền bề mặt. Trong môi trường có dầu mỡ hoặc ẩm ướt, cần xem xét sử dụng puly có rãnh đặc biệt, tăng góc ôm, hoặc kết hợp với các giải pháp cơ khí khác để đảm bảo lực truyền ổn định.

Phân loại dây Pu tròn nhám theo cấu trúc và bề mặt

Dây Pu tròn nhám trong công nghiệp truyền động và băng tải nhẹ là một nhóm sản phẩm tương đối chuyên biệt, được thiết kế để tối ưu đồng thời ba yếu tố: lực kéo, độ bám ma sát và độ ổn định kích thước theo thời gian. Việc phân loại chi tiết theo cấu trúc lõi, mức độ nhám, màu sắc và các tính năng bổ sung giúp kỹ sư, bộ phận bảo trì và nhà thiết kế hệ thống lựa chọn đúng loại dây, giảm hiện tượng trượt, đứt dây, giãn dài hoặc mài mòn puly.

Các tiêu chí phân loại quan trọng thường bao gồm:

• Cấu trúc: nguyên khối hay có lõi gia cường, loại vật liệu lõi.
• Mức độ nhám bề mặt: nhám mịn, nhám trung bình, nhám thô.
• Màu sắc và mã nhận diện: phục vụ phân loại nhanh trong nhà máy.
• Khả năng chịu nhiệt, chịu hóa chất, chịu mài mòn, chống tĩnh điện.
• Điều kiện làm việc: tốc độ băng tải, đường kính puly, tải trọng, môi trường.

Khi thiết kế hoặc thay thế dây Pu tròn nhám, kỹ sư thường phải cân nhắc đồng thời: mô-men truyền động, khoảng cách tâm trục, tần suất khởi động/dừng, yêu cầu về độ chính xác vị trí, cũng như đặc tính bề mặt của sản phẩm được vận chuyển (trơn, nhám, dễ trầy xước hay không).

Dây Pu tròn nhám nguyên khối (không lõi)

Dây Pu tròn nhám nguyên khối được sản xuất bằng phương pháp đùn liên tục từ polyurethane nhiệt dẻo (TPU) đồng nhất, không có lõi gia cường bên trong. Cấu trúc đồng nhất này mang lại đặc tính cơ học tương đối đẳng hướng, dễ gia công và dễ nối tại hiện trường.

Đặc điểm kỹ thuật chuyên sâu:

• Độ đàn hồi cao: mô-đun đàn hồi thấp hơn so với dây có lõi, cho phép dây biến dạng đàn hồi đáng kể khi chịu tải. Điều này giúp hấp thụ xung lực khi khởi động/dừng đột ngột, giảm sốc cơ học cho puly và ổ trục. Độ đàn hồi cao cũng hỗ trợ tự căng dây ở những hệ thống không có cơ cấu tăng đơ phức tạp.
• Dễ uốn, phù hợp puly đường kính nhỏ: do không có lõi cứng, bán kính uốn tối thiểu nhỏ, có thể làm việc với puly có đường kính nhỏ hơn đáng kể so với dây lõi thép hoặc lõi aramid. Điều này đặc biệt hữu ích trong các máy nhỏ gọn, không gian lắp đặt hạn chế, hoặc các cơ cấu dẫn hướng có nhiều đoạn đổi hướng gấp.
• Trọng lượng nhẹ: mật độ của PU tương đối thấp, kết hợp với cấu trúc không lõi giúp giảm khối lượng riêng của dây. Trọng lượng thấp làm giảm quán tính quay của hệ thống, cho phép tăng tốc và giảm tốc nhanh hơn, tiết kiệm năng lượng cho động cơ và giảm tải cho hộp số.
• Tải trọng trung bình: do không có lõi gia cường, giới hạn bền kéo và giới hạn làm việc cho phép thấp hơn so với dây lõi thép hoặc lõi aramid. Dây thích hợp cho các ứng dụng tải nhẹ đến trung bình, nơi lực kéo không quá lớn và chiều dài dây không quá dài để tránh giãn dài tích lũy.
• Độ giãn dài tương đối cao: trong quá trình vận hành, dây có thể giãn dài dần theo thời gian, cần kiểm tra và tăng chỉnh lực căng định kỳ. Tuy nhiên, trong nhiều ứng dụng băng tải nhỏ, mức giãn này vẫn nằm trong giới hạn chấp nhận được.

Ứng dụng điển hình của dây Pu tròn nhám nguyên khối tập trung ở các hệ thống có yêu cầu linh hoạt, dễ thay thế, không đòi hỏi độ chính xác vị trí quá cao:

• Máy đóng gói nhỏ, máy chiết rót, máy phân loại sản phẩm cỡ nhỏ.
• Băng tải mini trong dây chuyền lắp ráp điện tử, linh kiện nhẹ.
• Cơ cấu đẩy, gạt sản phẩm, cơ cấu cấp phôi trong máy in nhãn, máy dán tem.
• Các hệ thống truyền động phụ trợ trong máy in, máy dán băng keo, máy cắt bao bì.

Trong thực tế, loại dây này thường được nối bằng phương pháp hàn nhiệt (nối nóng chảy hai đầu dây) hoặc dùng đầu nối cơ khí chuyên dụng. Nhờ tính đồng nhất vật liệu, mối nối nhiệt nếu thực hiện đúng quy trình có thể đạt độ bền gần tương đương với phần thân dây.

Dây Pu tròn nhám có lõi gia cường

Dây Pu tròn nhám có lõi gia cường được thiết kế để đáp ứng các yêu cầu cao hơn về lực kéo, độ ổn định chiều dài và độ chính xác truyền động. Cấu trúc điển hình gồm lớp vỏ PU bên ngoài đảm nhiệm vai trò tạo ma sát, chống mài mòn và bảo vệ, trong khi lõi bên trong chịu phần lớn tải kéo.

Các loại lõi gia cường phổ biến:

• Sợi polyester:
  • Cân bằng tốt giữa độ bền kéo, độ dẻo và chi phí.
  • Độ giãn dài thấp hơn đáng kể so với dây nguyên khối, nhưng vẫn đủ linh hoạt để uốn quanh puly có đường kính trung bình.
  • Phù hợp cho tải trung bình đến nặng, nơi yêu cầu độ ổn định chiều dài nhưng không cần độ cứng quá cao.
  • Khả năng chịu ẩm tốt, ít bị ảnh hưởng bởi độ ẩm môi trường so với một số loại sợi khác.
• Sợi thép:
  • Độ bền kéo rất cao, gần như không giãn trong vùng làm việc cho phép.
  • Thích hợp cho truyền động công suất cao, khoảng cách tâm lớn, hoặc hệ thống yêu cầu đồng bộ hóa vị trí chính xác giữa các trục.
  • Độ cứng uốn lớn hơn, dẫn đến bán kính uốn tối thiểu lớn; không phù hợp với puly quá nhỏ hoặc bố trí đổi hướng gấp.
  • Khả năng chịu nhiệt tốt, ít suy giảm cơ tính ở nhiệt độ làm việc cao hơn so với sợi polymer thông thường.
• Sợi aramid (Kevlar):
  • Độ bền kéo rất cao trong khi trọng lượng lõi nhẹ, giúp giảm khối lượng tổng thể của dây.
  • Độ giãn dài cực thấp, duy trì chiều dài ổn định ngay cả khi làm việc liên tục ở tải cao.
  • Chịu nhiệt tốt, ít suy giảm tính chất cơ học ở nhiệt độ cao hơn so với polyester.
  • Phù hợp cho môi trường khắc nghiệt, có dao động nhiệt độ lớn, hoặc yêu cầu độ chính xác truyền động cao trong thời gian dài.

Dây Pu tròn nhám lõi gia cường mang lại các lợi ích kỹ thuật nổi bật:

• Độ ổn định chiều dài rất tốt, hạn chế tối đa hiện tượng chùng dây sau thời gian dài vận hành.
• Giảm nhu cầu tăng chỉnh lực căng thường xuyên, đặc biệt quan trọng trong các hệ thống khó tiếp cận.
• Cải thiện độ chính xác truyền động, giảm sai lệch vị trí trong các cơ cấu đồng bộ nhiều trục.

Tuy nhiên, do lõi gia cường làm tăng độ cứng tổng thể, bán kính uốn tối thiểu lớn hơn so với dây nguyên khối. Khi thiết kế, cần kiểm tra thông số bán kính uốn cho phép của nhà sản xuất để tránh nứt gãy lớp vỏ PU hoặc gãy lõi bên trong khi làm việc với puly quá nhỏ.

Phân loại theo mức độ nhám bề mặt

Bề mặt của dây Pu tròn nhám được xử lý nhằm điều chỉnh hệ số ma sát với puly hoặc với sản phẩm. Mức độ nhám ảnh hưởng trực tiếp đến khả năng truyền lực, nguy cơ trượt, cũng như mức độ mài mòn của cả dây và bề mặt tiếp xúc.

• Nhám mịn:
  • Bề mặt chỉ hơi sần, các đỉnh nhám thấp và phân bố tương đối đồng đều.
  • Tăng ma sát ở mức vừa phải so với bề mặt trơn, giúp cải thiện độ bám nhưng vẫn đảm bảo tiếp xúc êm.
  • Phù hợp với sản phẩm dễ trầy xước, bề mặt bóng như bao bì in màu, chai nhựa trong, kính, tấm nhựa bóng.
  • Giảm nguy cơ để lại vết hằn, vết xước hoặc làm mờ bề mặt sản phẩm.
• Nhám trung bình:
  • Cân bằng giữa độ bám và độ bền mài mòn, là lựa chọn phổ biến trong đa số ứng dụng băng tải và truyền động.
  • Độ nhám đủ lớn để hạn chế trượt trong điều kiện tải trung bình, tốc độ vừa phải.
  • Thích hợp cho nhiều loại sản phẩm: thùng carton, khay nhựa, bao tải, linh kiện cơ khí có bề mặt không quá nhạy cảm.
  • Giúp kéo dài tuổi thọ dây và puly do phân bố áp lực tiếp xúc tương đối đều.
• Nhám thô:
  • Bề mặt sần rõ, các đỉnh nhám cao, tạo ma sát rất lớn với bề mặt tiếp xúc.
  • Phù hợp cho ứng dụng cần lực kéo lớn, sản phẩm nặng, bề mặt sản phẩm không yêu cầu thẩm mỹ cao.
  • Giảm tối đa hiện tượng trượt trong điều kiện có bụi, dầu nhẹ hoặc rung động mạnh.
  • Cần lưu ý: độ nhám cao có thể làm tăng tốc độ mài mòn bề mặt sản phẩm và puly, đồng thời có thể gây ồn hơn khi vận hành ở tốc độ cao.

Việc lựa chọn mức độ nhám cần dựa trên:

• Đặc tính bề mặt sản phẩm: cứng, mềm, dễ trầy, có lớp phủ hay không.
• Điều kiện môi trường: có bụi, ẩm, dầu mỡ hay dung môi bám trên bề mặt hay không.
• Yêu cầu về độ sạch và thẩm mỹ của sản phẩm sau khi qua băng tải.

Với sản phẩm dễ trầy xước như bao bì in màu, kính, nhựa bóng, nên ưu tiên dây Pu tròn nhám mịn hoặc thậm chí bề mặt gần như trơn, kết hợp với điều chỉnh lực căng và đường kính puly để vẫn đảm bảo đủ lực kéo mà không gây hư hại bề mặt.

Phân loại theo màu sắc và tính năng đặc biệt

Dây Pu tròn nhám thường được sản xuất với nhiều màu sắc khác nhau như xanh lá, xanh dương, cam, trắng, trong suốt. Màu sắc không chỉ mang tính nhận diện thương hiệu hoặc phân luồng sản phẩm, mà trong nhiều nhà máy còn được quy ước gắn với nhóm tính năng kỹ thuật hoặc khu vực sử dụng.

• Màu xanh lá, xanh dương:
  • Được dùng phổ biến trong công nghiệp chung, từ cơ khí, điện tử đến đóng gói.
  • Thường là các dòng tiêu chuẩn, không yêu cầu tính năng đặc biệt quá cao.
  • Dễ nhận diện trên nền máy móc màu sáng hoặc xám, hỗ trợ kiểm tra nhanh tình trạng dây.
• Màu trắng, trong suốt:
  • Thường dùng trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nơi yêu cầu cao về vệ sinh.
  • Màu sáng hoặc trong suốt giúp dễ quan sát bụi bẩn, vết nứt, mài mòn hoặc nhiễm bẩn trên bề mặt dây.
  • Thường kết hợp với công thức PU ít phát sinh mạt, dễ vệ sinh, có thể đáp ứng các tiêu chuẩn an toàn thực phẩm nhất định (tùy nhà sản xuất).
• Màu cam, đỏ:
  • Được sử dụng cho các ứng dụng cần nhận diện cảnh báo, khu vực nguy hiểm hoặc các cơ cấu chuyển động lộ thiên.
  • Giúp nhân viên vận hành dễ dàng nhận biết vùng có bộ phận quay, giảm nguy cơ tai nạn.
  • Đôi khi được dùng để phân biệt các tuyến băng tải có chức năng đặc biệt trong cùng một dây chuyền.

Một số dòng dây Pu tròn nhám còn được bổ sung các tính năng đặc biệt nhằm đáp ứng môi trường làm việc khắc nghiệt hoặc yêu cầu kỹ thuật cao:

• Chống tĩnh điện (antistatic): giúp giảm tích tụ điện tích trên bề mặt dây khi vận chuyển sản phẩm khô, nhẹ, dễ sinh tĩnh điện. Điều này quan trọng trong ngành điện tử, bao bì phim mỏng, bột mịn, nhằm tránh phóng tĩnh điện gây hư hỏng linh kiện hoặc hút bụi bẩn.
• Chống tia UV: công thức PU được ổn định hóa học để hạn chế lão hóa, nứt gãy, đổi màu khi tiếp xúc lâu dài với ánh nắng hoặc nguồn UV nhân tạo. Phù hợp cho hệ thống băng tải ngoài trời hoặc gần cửa sổ, khu vực có chiếu sáng UV.
• Chịu hóa chất mạnh: được thiết kế để kháng tốt hơn với dầu, mỡ, dung môi, chất tẩy rửa, axit hoặc kiềm nhẹ đến trung bình (tùy loại). Thích hợp cho môi trường có phun rửa thường xuyên, khu vực có dung môi tẩy rửa, hoặc dây chuyền xử lý bề mặt.

Khi lựa chọn dây Pu tròn nhám theo màu sắc và tính năng, cần tham khảo bảng thông số kỹ thuật của nhà sản xuất để xác định rõ giới hạn nhiệt độ làm việc, dải pH dung dịch có thể tiếp xúc, cũng như khả năng kháng các loại dung môi cụ thể. Việc sử dụng đúng loại dây không chỉ đảm bảo tuổi thọ mà còn giảm rủi ro dừng máy ngoài kế hoạch do dây bị lão hóa hoặc hư hỏng sớm.

Ứng dụng thực tế của dây Pu tròn nhám trong các ngành công nghiệp

Nhờ sự kết hợp giữa độ bền cơ học cao, độ đàn hồi tốt, khả năng chịu mài mòn và bề mặt nhám có hệ số ma sát lớn, dây Pu tròn nhám trở thành một trong những loại dây truyền động – dây kéo – dây băng tải phụ trợ quan trọng trong nhiều dây chuyền công nghiệp hiện đại. Tùy theo yêu cầu về tải trọng, tốc độ tuyến, bán kính uốn, điều kiện môi trường (nhiệt độ, hóa chất, bụi, ẩm, dầu mỡ), nhà thiết kế sẽ lựa chọn:

• Đường kính dây (từ vài mm đến trên 20 mm)
• Cấu trúc dây (dây đặc, dây có lõi cáp, dây có gân tăng cứng)
• Độ cứng Shore A của PU (mềm – trung bình – cứng)
• Kiểu bề mặt nhám (nhám mịn, nhám thô, nhám dạng hạt)
• Kiểu nối dây (nối nhiệt, nối cơ khí, dùng đầu nối nhanh)

Sự linh hoạt trong cấu hình giúp dây Pu tròn nhám có thể làm việc từ các cơ cấu truyền động nhỏ trong máy đóng gói, đến các hệ thống băng tải con lăn dài hàng chục mét trong kho vận, logistics, với tuổi thọ cao và chi phí bảo trì thấp.

Ứng dụng trong ngành bao bì và đóng gói

Trong ngành bao bì, dây Pu tròn nhám thường làm việc ở chế độ tải trung bình đến nhẹ nhưng yêu cầu cao về độ ổn định tốc độ, độ chính xác vị trí và khả năng tăng giảm tốc nhanh. Các vị trí sử dụng điển hình gồm:

• Truyền động băng tải con lăn: Dây nối giữa puly chủ động và các con lăn tự do, tạo thành băng tải con lăn chủ động để kéo thùng carton, hộp giấy, khay nhựa. Với các tuyến băng tải cong hoặc có đoạn dốc, dây Pu tròn nhám giúp duy trì lực kéo ổn định, hạn chế hiện tượng trượt con lăn khi tải thay đổi đột ngột.
• Cơ cấu đẩy, kẹp, dẫn hướng: Dùng làm dây kéo cho các cơ cấu kẹp mép bao bì, kẹp mép màng, hoặc các tay đẩy sản phẩm qua các trạm in, dán, cắt, hàn miệng túi. Bề mặt nhám giúp lực kẹp ổn định, không làm trượt bao bì khi máy hoạt động ở tốc độ cao.
• Máy đóng gói dạng đứng, dạng nằm: Truyền động cho các trục kéo màng, trục cuộn màng, trục ép mép. Ở các máy dạng đứng (VFFS) hoặc dạng nằm (HFFS), dây Pu tròn nhám thường được bố trí song song, tạo thành cặp kéo màng với lực ép vừa đủ để không làm rách màng nhưng vẫn đảm bảo không trượt.

Bề mặt nhám của dây giúp tăng hệ số ma sát với màng nhựa, giấy, carton, đặc biệt hữu ích khi:

• Máy chạy ở tốc độ cao, chu kỳ đóng gói ngắn
• Có nhiều pha tăng tốc – giảm tốc – dừng đột ngột
• Màng bao bì có bề mặt trơn, phủ bóng hoặc có lớp tráng PE

Trong các dây chuyền đóng gói tự động, sai lệch vị trí chỉ vài milimet tại trục kéo màng có thể dẫn đến lệch vị trí in, lệch đường cắt, hàn mép không kín. Nhờ độ bám tốt và độ đàn hồi ổn định, dây Pu tròn nhám giúp giảm thiểu trượt tương đối giữa màng và trục kéo, từ đó nâng cao độ chính xác định vị và giảm tỷ lệ sản phẩm lỗi.

Ứng dụng trong ngành thực phẩm và đồ uống

Trong ngành thực phẩm và đồ uống, ngoài các yêu cầu cơ học, dây Pu tròn nhám còn phải đáp ứng các tiêu chí về vệ sinh và an toàn thực phẩm. Nhiều loại dây PU có thể được sản xuất từ vật liệu đạt chuẩn FDA/EC, phù hợp sử dụng trong vùng tiếp xúc gián tiếp với thực phẩm. Một số ứng dụng điển hình:

• Băng tải phân loại sản phẩm: Vận chuyển chai, lon, hộp, gói thực phẩm trên các băng tải con lăn hoặc băng tải đai. Dây Pu tròn nhám truyền động cho các con lăn hoặc làm dây kéo phụ trợ cho các cơ cấu phân luồng, đẩy sản phẩm sang nhánh khác.
• Máy chiết rót, đóng nắp: Dẫn hướng chai, lọ qua các trạm chiết, đóng nắp, dán nhãn. Dây thường chạy song song hai bên thân chai, tạo lực ma sát để giữ và kéo chai đi với tốc độ đồng bộ với trục chiết rót, đảm bảo vị trí miệng chai chính xác dưới vòi chiết.
• Máy đóng gói chân không, đóng khay: Kéo khay, hộp qua các vùng hút chân không, hàn màng. Bề mặt nhám giúp khay không bị trượt khi buồng chân không đóng mở, đồng thời chịu được môi trường ẩm, có hơi nước và dầu mỡ thực phẩm.

Trong các môi trường này, dây Pu tròn nhám màu trắng hoặc trong suốt thường được ưu tiên vì:

• Dễ quan sát tình trạng bề mặt, phát hiện bụi bẩn, nứt gãy, lão hóa
• Hạn chế tích tụ tạp chất, dễ vệ sinh bằng nước, hơi nước nóng hoặc dung dịch tẩy rửa nhẹ
• Không làm đổi màu sản phẩm khi có tiếp xúc cục bộ

Bề mặt nhám giúp sản phẩm không bị trượt trên băng tải, ngay cả khi bề mặt chai, lon, khay có dầu mỡ hoặc ngưng tụ hơi nước. Độ đàn hồi của PU giúp dây hấp thụ xung lực khi sản phẩm va chạm, giảm nguy cơ vỡ chai thủy tinh hoặc biến dạng bao bì mỏng.

Ứng dụng trong ngành gỗ, gốm sứ và vật liệu xây dựng

Trong ngành gỗ, gốm sứ và vật liệu xây dựng, dây Pu tròn nhám phải làm việc trong môi trường có nhiều bụi mịn, tải trọng lớn, thời gian vận hành liên tục. Các ứng dụng phổ biến gồm:

• Băng tải con lăn vận chuyển ván gỗ, tấm MDF, gạch men: Dây nối giữa puly và con lăn, chịu tải trọng lớn và làm việc liên tục nhiều ca. Với các tấm gỗ hoặc gạch kích thước lớn, dây thường có đường kính lớn hơn, có thể tích hợp lõi cáp để tăng khả năng chịu kéo và giảm giãn dài theo thời gian.
• Máy chà nhám, máy cắt: Truyền động cho các trục phụ, cơ cấu kẹp, đẩy phôi. Dây Pu tròn nhám có khả năng chịu mài mòn tốt khi tiếp xúc với bụi gỗ, bụi gạch, hạn chế bị cắt xước do cạnh sắc của phôi.
• Dây chuyền nung, sấy: Vận chuyển sản phẩm qua lò sấy, lò nung ở nhiệt độ vừa phải. Với các vùng nhiệt độ cao, dây thường được bố trí ở khu vực có che chắn, tránh tiếp xúc trực tiếp với nguồn nhiệt, hoặc sử dụng loại PU chịu nhiệt cao hơn.

Bề mặt nhám của dây Pu tròn nhám giúp tăng độ bám với bề mặt gỗ hoặc gạch, ngay cả khi có lớp bụi mịn phủ trên bề mặt. So với dây cao su thông thường, PU có:

• Độ bền mài mòn cao hơn, ít bị mẻ, rách khi làm việc với cạnh sắc
• Độ ổn định kích thước tốt hơn, ít bị lão hóa trong môi trường bụi, khô
• Hệ số ma sát ổn định hơn trong dải nhiệt độ làm việc thông thường của nhà máy

Nhờ đó, chu kỳ thay thế dây được kéo dài, giảm thời gian dừng máy và chi phí bảo trì. Với các dây chuyền dài, việc sử dụng dây Pu tròn nhám có thể kết hợp với cơ cấu tăng đơ hoặc puly căng để duy trì lực căng tối ưu trong suốt vòng đời sử dụng.

Ứng dụng trong ngành dệt may và in ấn

Ngành dệt may và in ấn yêu cầu truyền động êm, chính xác, không làm hư hại bề mặt vải, sợi hoặc bản in. Dây Pu tròn nhám đáp ứng tốt các yêu cầu này nhờ:

• Độ đàn hồi tốt: Giảm rung, giảm sốc khi máy tăng giảm tốc, giúp chuyển động của vải, giấy, màng in mượt hơn, hạn chế hiện tượng giật cục gây lệch biên hoặc nhăn bề mặt.
• Bề mặt nhám mịn: Bám tốt vào vải, giấy, màng in mà không gây trầy xước, không để lại vết hằn rõ trên bề mặt sản phẩm, đặc biệt quan trọng với vải mỏng, giấy mỹ thuật, màng in có lớp phủ.
• Kích thước đa dạng: Phù hợp với nhiều loại máy dệt, máy in, máy cắt, từ các máy khổ nhỏ đến các dây chuyền in – cán – cuộn khổ lớn.

Các vị trí sử dụng phổ biến gồm:

• Truyền động trục kéo vải, trục cuộn vải trong máy dệt kim, dệt thoi, máy hoàn tất
• Trục kéo giấy in, trục cuộn – xả cuộn trong máy in flexo, offset, ống đồng
• Cơ cấu dẫn hướng băng vải qua các trạm hồ, sấy, in, cán, ép nhiệt

Dây Pu tròn nhám giúp đảm bảo độ chính xác về chiều dài, hạn chế trượt giữa vải/giấy và trục kéo, từ đó:

• Giữ ổn định độ căng băng vải, tránh co giãn không kiểm soát
• Giảm sai lệch đăng ký màu trong in nhiều màu
• Nâng cao độ đồng đều về kích thước thành phẩm sau cắt

Trong nhiều trường hợp, dây Pu tròn nhám còn được sử dụng như một dạng “con lăn mềm” quấn quanh puly kim loại để tăng ma sát với vải hoặc giấy, đồng thời giảm nguy cơ làm bóng bề mặt hoặc làm hằn vết puly lên sản phẩm.

Ứng dụng trong hệ thống logistics và kho vận

Trong các trung tâm phân loại hàng hóa, kho vận, bưu chính, dây Pu tròn nhám là thành phần quan trọng trong các hệ thống băng tải con lăn, băng tải nghiêng, băng tải phân hướng. Các ưu điểm nổi bật gồm:

• Truyền động êm: Giảm tiếng ồn trong môi trường có mật độ băng tải cao. Dây PU có khả năng hấp thụ rung động tốt hơn so với các giải pháp truyền động cứng, giúp cải thiện điều kiện làm việc cho công nhân.
• Dễ thay thế: Có thể nối tại chỗ bằng phương pháp hàn nhiệt hoặc dùng đầu nối cơ khí, không cần tháo rời toàn bộ cụm băng tải, từ đó giảm thời gian dừng hệ thống.
• Độ bám tốt: Đảm bảo thùng hàng, kiện hàng không bị trượt khi lên xuống dốc, đặc biệt với các tuyến băng tải nghiêng hoặc có đoạn tăng tốc để phân luồng.

Trong các hệ thống phân loại tự động, dây Pu tròn nhám còn được dùng trong:

• Các cơ cấu đẩy ngang, chuyển hướng kiện hàng sang nhánh khác
• Các cơ cấu nâng hạ, tích lũy, giải phóng hàng trên băng tải con lăn
• Các mô-đun quay (turntable), mô-đun chuyển tuyến (transfer unit)

Nhờ khả năng làm việc liên tục 24/7, chịu được số chu kỳ uốn – kéo lớn, dây Pu tròn nhám giúp hệ thống logistics duy trì năng suất cao với chi phí bảo trì thấp. Việc lựa chọn đúng đường kính dây, lực căng và kiểu bố trí (dây đơn, dây đôi, dây chéo) cho từng đoạn băng tải cho phép tối ưu hóa:

• Lực kéo cần thiết cho từng loại kiện hàng
• Tốc độ di chuyển và gia tốc khi phân loại
• Tuổi thọ dây và con lăn, puly

Trong các trung tâm phân loại bưu kiện, nơi kích thước và khối lượng kiện hàng rất đa dạng, bề mặt nhám của dây giúp ổn định chuyển động của cả các gói nhỏ nhẹ lẫn thùng hàng nặng, hạn chế hiện tượng “trượt tụt” hoặc xoay lệch trên băng tải con lăn.

Ưu điểm kỹ thuật của dây Pu tròn nhám so với các loại dây khác

Khi so sánh với dây cao su, dây PVC hoặc dây PU trơn, dây Pu tròn nhám thể hiện nhiều ưu điểm kỹ thuật giúp tối ưu hiệu suất truyền động, tăng độ ổn định vận hành và giảm chi phí vòng đời thiết bị. Không chỉ khác biệt ở vật liệu polyurethane (PU) mà còn ở hình học tiết diện tròn và cấu trúc bề mặt nhám, loại dây này đáp ứng tốt các yêu cầu khắt khe trong môi trường công nghiệp hiện đại, từ tải nhẹ, tải trung bình đến các ứng dụng có chu kỳ làm việc liên tục, tốc độ cao.

Trong các hệ thống truyền động ma sát, băng tải con lăn, băng tải con lăn trọng lực hỗ trợ, máy đóng gói, máy in, máy dệt, máy chế biến thực phẩm…, dây Pu tròn nhám thường được ưu tiên lựa chọn khi cần sự kết hợp giữa độ bền cơ học, độ ổn định ma sát, khả năng chống mài mòn và tính linh hoạt trong lắp đặt. So với dây cao su, dây PVC hoặc dây PU trơn, dây Pu tròn nhám cho phép thiết kế hệ thống gọn hơn, giảm đường kính puly, giảm lực căng yêu cầu mà vẫn đảm bảo khả năng truyền lực và độ bám sản phẩm.

Độ bền mài mòn và tuổi thọ cao

Vật liệu PU vốn nổi tiếng với khả năng chống mài mòn vượt trội nhờ cấu trúc polymer có liên kết chéo dày đặc, độ đàn hồi cao và khả năng phục hồi biến dạng tốt. Khi kết hợp với thiết kế tròn và bề mặt nhám, dây Pu tròn nhám có thể chịu được hàng triệu chu kỳ uốn, ma sát với puly, con lăn hoặc bề mặt sản phẩm mà không bị nứt, xơ sợi hay mòn nhanh. Trong điều kiện tải và tốc độ tương đương, tuổi thọ dây PU thường cao hơn đáng kể so với dây cao su hoặc dây PVC, đặc biệt ở các ứng dụng có:

• Tốc độ tuyến tính cao, gia tốc – giảm tốc liên tục
• Bán kính uốn nhỏ, puly đường kính nhỏ
• Tần suất khởi động – dừng máy dày đặc
• Môi trường có bụi mịn, hạt mài, phoi cắt

Độ bền mài mòn cao giúp giảm tần suất thay dây, kéo dài chu kỳ bảo trì định kỳ. Khi dây ít bị mòn, đường kính hiệu dụng của dây gần như không đổi, lực căng và tỷ số truyền được duy trì ổn định hơn, hạn chế hiện tượng trượt, lệch tốc độ hoặc sai số định vị sản phẩm. Điều này đặc biệt quan trọng trong các dây chuyền đóng gói định lượng, chiết rót, in date, dán nhãn, nơi sai lệch nhỏ về tốc độ có thể gây lỗi sản phẩm hàng loạt.

Ở góc độ chi phí vòng đời (Life Cycle Cost), việc sử dụng dây Pu tròn nhám chất lượng cao giúp:

• Giảm chi phí vật tư thay thế do tuổi thọ dây dài hơn
• Giảm thời gian dừng máy để thay dây, từ đó tăng thời gian hoạt động hữu ích (uptime)
• Giảm chi phí nhân công bảo trì và chi phí cơ hội do mất sản lượng

So với dây cao su, dây PU ít bị lão hóa do oxy hóa, ít bị cứng giòn theo thời gian, nên đặc tính cơ học (độ đàn hồi, độ kéo đứt, độ giãn dài) ổn định hơn trong suốt vòng đời sử dụng. Điều này giúp hệ thống truyền động duy trì hiệu suất gần như không đổi, giảm nhu cầu điều chỉnh lại lực căng hoặc căn chỉnh puly.

Ma sát cao nhưng vẫn vận hành êm

Bề mặt nhám của dây Pu tròn nhám tạo ra hệ số ma sát cao hơn đáng kể so với bề mặt trơn, cả với puly kim loại, puly bọc cao su, nhựa kỹ thuật hoặc trực tiếp với bề mặt sản phẩm. Nhờ đó, dây có thể truyền lực hiệu quả mà không cần lực căng dây quá lớn. Về mặt kỹ thuật, điều này mang lại nhiều lợi ích:

• Giảm lực tác dụng lên ổ trục puly, giảm momen uốn lên trục
• Giảm biến dạng kéo dài vĩnh viễn của dây, hạn chế hiện tượng “chảy dài” theo thời gian
• Giảm sinh nhiệt tại vùng tiếp xúc dây – puly, hạn chế lão hóa nhiệt của vật liệu
• Cho phép sử dụng puly đường kính nhỏ hơn mà vẫn đảm bảo không trượt

Trong các ứng dụng băng tải con lăn hoặc băng tải ma sát, bề mặt nhám giúp tăng độ bám với sản phẩm, hạn chế trượt khi tăng tốc, giảm tốc hoặc khi bề mặt sản phẩm có bụi, ẩm nhẹ. Điều này đặc biệt hữu ích với các sản phẩm có bề mặt trơn như chai PET, lon kim loại, hộp nhựa, khay inox…

Song song với ma sát cao, vật liệu PU có khả năng hấp thụ rung động và dao động xoắn tốt. Khi dây làm việc, năng lượng dao động được phân tán dần trong cấu trúc polymer, giúp hệ thống truyền động vận hành êm, giảm tiếng ồn so với các loại dây cứng, xích con lăn hoặc bánh răng. Độ đàn hồi của PU cũng giúp giảm xung lực khi khởi động hoặc khi tải thay đổi đột ngột, bảo vệ động cơ, hộp số và cơ cấu truyền động phía sau.

Sự kết hợp giữa ma sát cao và độ êm này đặc biệt phù hợp với các dây chuyền sản xuất yêu cầu:

• Môi trường làm việc ít tiếng ồn (nhà máy thực phẩm, dược phẩm, kho logistics trong khu dân cư)
• Độ ổn định chuyển động cao để đảm bảo chất lượng đóng gói, in ấn, dán nhãn
• Khả năng xử lý sản phẩm dễ trầy xước, dễ biến dạng mà không gây hư hại bề mặt

Khả năng chịu dầu, hóa chất nhẹ và điều kiện môi trường khắc nghiệt

Dây Pu tròn nhám có khả năng chịu dầu mỡ, nhiều loại dung môi nhẹ, nước, hơi ẩm tốt hơn so với dây cao su tự nhiên hoặc một số loại cao su tổng hợp thông thường. Trong môi trường có dầu bôi trơn, dầu cắt gọt, mỡ công nghiệp, dây vẫn giữ được độ bền kéo, độ đàn hồi và độ bám tương đối ổn định, không bị trương nở, mềm nhũn hoặc nứt gãy nhanh như cao su.

Ở các nhà máy gia công kim loại, xưởng cơ khí, dây chuyền cắt gọt, dầu tưới nguội và phoi kim loại thường xuyên bám lên bề mặt dây. Vật liệu PU với cấu trúc ít phân cực hơn cao su tự nhiên giúp hạn chế sự xâm nhập của dầu, giảm hiện tượng trương nở thể tích và suy giảm cơ tính. Nhờ đó, dây Pu tròn nhám duy trì được kích thước hình học và lực căng thiết kế trong thời gian dài.

Với các dòng PU đặc biệt, dây còn có khả năng:

• Chống tia UV, hạn chế lão hóa khi tiếp xúc ánh nắng trực tiếp
• Chống thủy phân trong môi trường ẩm ướt, nước nóng, hơi nước
• Chịu được dải nhiệt độ rộng, thường từ khoảng -20°C đến +60…80°C tùy cấp vật liệu

Nhờ đó, dây Pu tròn nhám trở thành lựa chọn tin cậy cho:

• Các hệ thống băng tải ngoài trời, khu vực bốc dỡ hàng, kho trung chuyển
• Băng tải trong nhà máy chế biến thực phẩm, đồ uống, thủy sản, nơi thường xuyên rửa CIP, phun nước, hơi ẩm cao
• Các ứng dụng trong môi trường có hóa chất nhẹ như chất tẩy rửa, dung dịch sát khuẩn, dung môi loãng

So với dây PVC, dây PU thường có khả năng chống mài mòn và chống cắt xé tốt hơn, ít bị nứt gãy khi làm việc ở nhiệt độ thấp. So với dây cao su, PU ít bị ảnh hưởng bởi dầu khoáng, dầu động cơ, dầu thủy lực. Tuy nhiên, việc lựa chọn cấp PU phù hợp (ester-based hay ether-based, có phụ gia chống thủy phân hay không) vẫn rất quan trọng để đảm bảo tuổi thọ tối ưu trong từng môi trường cụ thể.

Dễ gia công, nối và lắp đặt

Một ưu điểm lớn của dây Pu tròn nhám là khả năng gia công và nối tại chỗ bằng phương pháp hàn nhiệt hoặc dùng đầu nối cơ khí, cho phép linh hoạt cao trong thiết kế và bảo trì hệ thống. Dây thường được cung cấp ở dạng cuộn, người vận hành có thể:

• Cắt dây theo chiều dài mong muốn ngay tại hiện trường
• Đi luồn dây qua hệ thống puly, con lăn, khung băng tải mà không cần tháo rời toàn bộ kết cấu
• Dùng máy hàn chuyên dụng để nối hai đầu dây lại với nhau, tạo thành vòng kín đúng chiều dài làm việc

Quy trình nối nhiệt đúng kỹ thuật (kiểm soát nhiệt độ, thời gian gia nhiệt, lực ép và thời gian làm nguội) giúp mối nối có độ bền gần tương đương với phần thân dây. Khi bề mặt nối được gia công phẳng, đồng tâm và làm nguội đúng cách, mối nối ít tạo “bậc” gây rung hoặc va đập khi chạy qua puly, đảm bảo an toàn và độ êm khi vận hành.

So với việc phải tháo rời toàn bộ hệ thống để lắp dây vòng kín như một số loại dây đai dẹt, dây đai răng hoặc xích, dây Pu tròn nhám giúp:

• Rút ngắn đáng kể thời gian lắp đặt và thay thế
• Giảm nguy cơ sai lệch căn chỉnh puly, con lăn sau khi tháo lắp
• Cho phép thay dây từng đoạn trong không gian chật hẹp, khó tiếp cận

Trong trường hợp không thể sử dụng hàn nhiệt (ví dụ khu vực có nguy cơ cháy nổ, không được phép dùng nguồn nhiệt cao), có thể áp dụng các loại đầu nối cơ khí chuyên dụng cho dây tròn PU. Mặc dù độ bền mỏi của mối nối cơ khí thường thấp hơn nối nhiệt, nhưng lại có ưu điểm tháo lắp nhanh, thuận tiện cho các ứng dụng cần thay đổi cấu hình băng tải thường xuyên.

Tính dễ gia công còn thể hiện ở khả năng:

• Gia công tiện rãnh, phay rãnh trên puly để tối ưu độ bám với dây Pu tròn nhám
• Phủ thêm lớp PU mềm hơn hoặc cứng hơn lên bề mặt dây để điều chỉnh hệ số ma sát theo yêu cầu
• Cắt, uốn, bố trí dây theo nhiều quỹ đạo phức tạp mà không cần cơ cấu dẫn hướng quá cồng kềnh

Nhờ những ưu điểm này, dây Pu tròn nhám trở thành giải pháp linh hoạt, hiệu quả cho cả giai đoạn thiết kế mới lẫn cải tạo, nâng cấp các hệ thống truyền động và băng tải hiện hữu, giúp tối ưu chi phí đầu tư và chi phí vận hành trong suốt vòng đời thiết bị.

Tiêu chí lựa chọn dây Pu tròn nhám phù hợp với hệ thống

Để khai thác tối đa hiệu quả của dây Pu tròn nhám, việc lựa chọn đúng loại dây theo yêu cầu kỹ thuật là yếu tố then chốt. Không chỉ dừng ở việc “chọn đúng đường kính”, kỹ sư thiết kế cần đánh giá tổng thể: tải trọng, chế độ làm việc (liên tục hay gián đoạn), tốc độ, điều kiện môi trường, cấu hình puly – con lăn, cũng như phương án bảo trì và thay thế. Mỗi tiêu chí đều ảnh hưởng trực tiếp đến tuổi thọ dây, độ ổn định truyền động và chi phí vận hành dài hạn.

Trong thực tế, cùng một loại dây Pu tròn nhám nhưng nếu chọn sai đường kính, sai cấp độ cứng hoặc bỏ qua yếu tố môi trường (dầu, hóa chất, nhiệt độ), hệ thống có thể gặp các hiện tượng như trượt, rung, mòn nhanh, nứt gãy hoặc kéo giãn vượt mức cho phép. Do đó, cần tiếp cận việc lựa chọn dây theo hướng kỹ thuật, có tính toán và có hệ số an toàn rõ ràng, thay vì chỉ dựa trên kinh nghiệm cảm tính.

Xác định tải trọng và mô-men truyền động

Tải trọng tác dụng lên dây Pu tròn nhám bao gồm trọng lượng sản phẩm, lực ma sát giữa sản phẩm và bề mặt dây, lực ma sát giữa dây và puly, cùng với lực quán tính khi tăng tốc hoặc giảm tốc. Trong các hệ thống băng tải, tải trọng phân bố dọc theo chiều dài dây; trong các hệ thống truyền động puly – dây, tải trọng tập trung nhiều hơn tại vùng tiếp xúc puly chủ động – puly bị động.

Về mặt tính toán, cần xác định hoặc ước lượng mô-men xoắn cần truyền qua puly chủ động. Mô-men này được tính từ công suất động cơ và tốc độ quay, sau đó quy đổi thành lực kéo trên dây theo quan hệ:

• M = F × r (trong đó M là mô-men, F là lực kéo trên dây, r là bán kính puly)
• Từ M và r, suy ra F cần thiết để truyền động không trượt

Sau khi có lực kéo yêu cầu F, so sánh với lực kéo làm việc cho phép của từng loại dây (phụ thuộc đường kính dây, loại lõi gia cường, cấp độ cứng, cấu trúc vật liệu). Thông số này thường được nhà sản xuất cung cấp dưới dạng bảng hoặc đồ thị. Cần chọn dây sao cho lực kéo làm việc chỉ chiếm khoảng 20–40% lực kéo cho phép, nhằm đảm bảo hệ số an toàn đủ lớn, hạn chế hiện tượng chảy dẻo, kéo giãn vĩnh viễn và mỏi vật liệu.

Trong các ứng dụng có chu kỳ tăng giảm tốc liên tục (ví dụ: phân loại sản phẩm, đóng gói tốc độ cao), nên tính thêm thành phần tải động, không chỉ tải tĩnh. Khi đó, lực kéo cực đại trong quá trình khởi động có thể cao hơn nhiều so với lực kéo ở chế độ ổn định. Nếu bỏ qua yếu tố này, dây Pu tròn nhám dễ bị quá tải cục bộ, gây nứt hoặc đứt tại vùng nối.

Đối với hệ thống nhiều nhánh, nhiều puly, cần xem xét phân bố lực trên từng đoạn dây, đặc biệt là các đoạn chịu tải chính và các đoạn chỉ làm nhiệm vụ dẫn hướng. Có thể sử dụng dây cùng đường kính nhưng khác cấu trúc (có lõi thép hoặc không lõi) cho từng đoạn, miễn là vẫn đảm bảo tương thích với puly và phương pháp nối.

Lựa chọn đường kính dây và đường kính puly

Đường kính dây Pu tròn nhám phải tương thích với đường kính puly để đảm bảo bán kính uốn không quá nhỏ so với giới hạn cho phép. Mỗi loại dây đều có quy định về bán kính uốn tối thiểu, thường gấp 3–5 lần đường kính dây đối với dây nguyên khối (solid PU), và lớn hơn đáng kể đối với dây có lõi thép hoặc lõi sợi gia cường, do lõi này kém linh hoạt hơn.

Nếu puly quá nhỏ so với đường kính dây, dây sẽ bị uốn cong gắt, gây ứng suất uốn cao tại bề mặt ngoài của dây. Hậu quả là xuất hiện các vết nứt chân chim, tách lớp (nếu dây nhiều lớp), hoặc gãy đột ngột sau một thời gian làm việc. Ngoài ra, uốn cong quá mức còn làm tăng tổn thất nội ma sát trong vật liệu PU, khiến dây nóng lên, giảm cơ tính và lão hóa nhanh.

Ngược lại, nếu dùng dây quá nhỏ cho puly lớn và tải nặng, dây có thể bị kéo giãn quá mức, diện tích tiếp xúc với rãnh puly giảm, dẫn đến trượt, rung và mòn không đều. Trong các hệ thống có yêu cầu định vị chính xác (ví dụ: cấp phôi, đóng gói định lượng), trượt dây sẽ làm sai lệch vị trí sản phẩm, gây lỗi quá trình.

Khi lựa chọn, cần đồng thời kiểm tra:

• Đường kính dây so với rãnh puly (rãnh tròn, rãnh V, rãnh bán nguyệt)
• Độ sâu rãnh và góc ôm dây trên puly (góc ôm càng lớn, khả năng truyền lực càng cao)
• Số lượng puly và khoảng cách trục, để tránh tình trạng dây bị xoắn hoặc lệch hướng

Trong các ứng dụng tốc độ cao, nên ưu tiên puly có bề mặt gia công chính xác, độ đồng tâm tốt, để giảm rung động và mài mòn không đều trên bề mặt dây Pu tròn nhám. Đồng thời, cần đảm bảo puly không có ba via, cạnh sắc, vì đây là điểm khởi phát nứt gãy rất điển hình.

Xem xét môi trường làm việc và nhiệt độ

Môi trường làm việc ảnh hưởng trực tiếp đến tuổi thọ và tính ổn định của dây Pu tròn nhám. Ngoài tải trọng cơ học, dây còn chịu tác động của nhiệt, hóa chất, độ ẩm và các tác nhân mài mòn. Khi thiết kế, cần xác định rõ:

• Nhiệt độ môi trường: có nằm trong dải cho phép của loại PU sử dụng hay không. Nhiệt độ quá cao làm PU mềm, giảm mô-đun đàn hồi, tăng biến dạng và kéo giãn; nhiệt độ quá thấp làm PU giòn, dễ nứt khi uốn.
• Sự hiện diện của dầu, mỡ, dung môi: một số loại PU có khả năng kháng dầu tốt, nhưng kém bền với dung môi hữu cơ hoặc một số hóa chất đặc thù. Cần chọn đúng cấp vật liệu (PU ester, PU ether, PU chuyên dụng kháng hóa chất) để tránh trương nở, mềm hóa hoặc nứt bề mặt.
• Độ ẩm, nước, hơi nước: trong môi trường ẩm, có nước hoặc hơi nước nóng, nên ưu tiên dây PU có khả năng chống thủy phân cao. PU kém chống thủy phân sẽ bị suy giảm cơ tính theo thời gian, đặc biệt ở nhiệt độ cao.
• Bụi bẩn, hạt mài mòn: với môi trường có nhiều bụi, hạt mài, cần dây có bề mặt nhám nhưng đồng thời có khả năng chống mài mòn cao. Bụi bẩn có thể bám vào bề mặt nhám, làm tăng ma sát, sinh nhiệt và mòn nhanh nếu vật liệu không đủ bền mài mòn.

Với môi trường thực phẩm, dược phẩm, nên chọn dây Pu tròn nhám đạt tiêu chuẩn an toàn vệ sinh (ví dụ: tuân thủ các tiêu chuẩn về tiếp xúc thực phẩm), bề mặt ít bám bẩn, dễ vệ sinh, chịu được các hóa chất tẩy rửa thông dụng và không thôi nhiễm chất độc hại vào sản phẩm. Bề mặt nhám cần được thiết kế sao cho vừa đủ ma sát nhưng không giữ lại cặn bẩn quá nhiều, giúp quy trình vệ sinh CIP hoặc rửa thủ công hiệu quả hơn.

Trong môi trường có tia UV, ozone hoặc ngoài trời, nên cân nhắc loại PU có phụ gia chống lão hóa, hoặc có lớp phủ bảo vệ, vì tia UV có thể làm đổi màu, cứng giòn và nứt bề mặt dây theo thời gian. Nếu dây làm việc gần nguồn nhiệt cục bộ (lò sấy, đèn hồng ngoại), cần tính đến nhiệt bức xạ, không chỉ nhiệt độ không khí chung.

Lựa chọn mức độ nhám và độ cứng phù hợp

Mức độ nhám và độ cứng của dây Pu tròn nhám là hai tham số quyết định khả năng bám dính với sản phẩm và với puly, đồng thời ảnh hưởng đến độ êm khi vận hành. Nhám càng cao, ma sát càng lớn nhưng cũng dễ giữ bụi bẩn và có thể gây trầy xước bề mặt sản phẩm. Độ cứng (thường đo theo thang Shore A hoặc Shore D) quyết định mức độ biến dạng của dây dưới tải.

Nếu sản phẩm nhẹ, bề mặt dễ trầy xước (bao bì mềm, chai nhựa mỏng, sản phẩm đã hoàn thiện bề mặt cao cấp), nên chọn dây có độ cứng vừa phải và nhám mịn. Bề mặt nhám mịn vẫn tạo đủ ma sát để chống trượt nhưng ít để lại vết hằn. Trong trường hợp cần giảm tối đa vết in, có thể chọn loại PU có lớp phủ mềm hơn ở bề mặt.

Nếu sản phẩm nặng, bề mặt thô, hoặc môi trường có rung động, có thể chọn dây cứng hơn và nhám trung bình đến thô để tăng lực bám. Tuy nhiên, cần cân bằng giữa nhám và độ cứng: độ cứng quá thấp có thể khiến dây bị lún, biến dạng dưới tải, làm giảm hiệu suất truyền động, tăng tổn thất năng lượng và gây sai lệch vị trí sản phẩm; độ cứng quá cao có thể làm giảm độ bám nếu bề mặt nhám không đủ, đồng thời tăng nguy cơ làm trầy xước sản phẩm nhạy cảm.

Trong thiết kế chuyên sâu, có thể xem xét:

• Độ cứng danh nghĩa của vật liệu PU (ví dụ: 80 Shore A, 90 Shore A, 95 Shore A)
• Hệ số ma sát tĩnh và động giữa dây và vật liệu sản phẩm (kim loại, nhựa, giấy, thủy tinh…)
• Yêu cầu về độ ồn: dây mềm hơn, nhám mịn thường vận hành êm hơn dây cứng, nhám thô

Đối với các ứng dụng cần đồng bộ hóa chuyển động (ví dụ: đồng bộ nhiều băng tải, cấp phôi theo nhịp), nên chọn dây có độ cứng ổn định theo nhiệt độ, tránh loại có mô-đun đàn hồi thay đổi quá mạnh khi nhiệt độ môi trường dao động, vì điều này sẽ làm thay đổi độ giãn dài và gây sai lệch pha giữa các trục truyền động.

Cân nhắc phương pháp nối và bảo trì

Tùy theo điều kiện bảo trì, tần suất thay dây và thiết bị sẵn có, có thể chọn dây Pu tròn nhám phù hợp với phương pháp nối. Mỗi phương pháp nối có ưu, nhược điểm riêng về độ bền, độ êm, thời gian dừng máy và yêu cầu kỹ thuật khi thi công.

• Nối nhiệt: yêu cầu máy hàn chuyên dụng và quy trình gia nhiệt – làm nguội được kiểm soát. Mối nối nhiệt tốt có độ bền gần tương đương dây nguyên khối, bề mặt mối nối phẳng, ít gây rung, rất phù hợp với hệ thống vận hành liên tục, tốc độ cao. Tuy nhiên, việc thi công đòi hỏi nhân sự được đào tạo, kiểm soát nhiệt độ và thời gian ép chính xác để tránh cháy, rỗ hoặc suy yếu cấu trúc PU tại vùng nối.
• Nối cơ khí: dùng đầu nối kim loại hoặc nhựa, có dạng móc, chốt hoặc khớp cài. Ưu điểm là dễ thực hiện, không cần máy hàn, thuận tiện cho các cơ sở nhỏ, ít thiết bị, hoặc các hệ thống cần thay dây thường xuyên. Nhược điểm là mối nối có thể kém êm hơn, tạo điểm gồ trên dây, gây rung khi đi qua puly, và thường có độ bền mỏi thấp hơn nối nhiệt.

Trong các nhà máy có đội ngũ bảo trì chuyên nghiệp, nối nhiệt thường được ưu tiên vì đảm bảo tính ổn định dài hạn, giảm nguy cơ sự cố tại mối nối. Với các cơ sở nhỏ, ít thiết bị, nối cơ khí có thể là lựa chọn linh hoạt hơn cho dây Pu tròn nhám, đặc biệt khi cần thay dây nhanh để giảm thời gian dừng máy.

Khi thiết kế, nên tính đến không gian thao tác cho việc nối và thay dây: khoảng hở giữa các puly, khả năng tháo tấm che, thời gian dừng máy cho phép. Đồng thời, cần xây dựng kế hoạch bảo trì định kỳ: kiểm tra độ giãn dài, tình trạng bề mặt nhám, vết nứt, mòn cục bộ tại vùng tiếp xúc puly, và đặc biệt là vùng mối nối. Việc phát hiện sớm các dấu hiệu lão hóa giúp chủ động thay dây trước khi xảy ra sự cố đứt dây gây dừng dây chuyền ngoài kế hoạch.

Lắp đặt, vận hành và bảo dưỡng dây Pu tròn nhám

Để dây Pu tròn nhám làm việc ổn định, đạt hiệu suất truyền động cao và tuổi thọ tối đa trong các hệ thống băng tải, truyền động con lăn hoặc máy đóng gói, toàn bộ chu trình từ lắp đặt, vận hành đến bảo dưỡng cần được thực hiện theo đúng quy trình kỹ thuật. Việc tuân thủ khuyến nghị của nhà sản xuất không chỉ giúp hạn chế sự cố đứt dây, trượt tải, quá nhiệt mà còn tối ưu chi phí dừng máy, chi phí thay thế và bảo trì.

Trong thực tế, nhiều hư hỏng của dây PU không xuất phát từ chất lượng vật liệu mà đến từ các lỗi cơ bản như căng dây quá mức, puly lắp lệch tâm, bề mặt puly không phù hợp với loại dây tròn nhám, hoặc mối nối không đạt chuẩn. Do đó, cần tiếp cận việc lắp đặt và vận hành theo hướng kỹ thuật hóa, có kiểm soát và ghi nhận thông số.

Quy trình lắp đặt dây Pu tròn nhám

Khi lắp đặt dây Pu tròn nhám, ngoài các bước cơ bản, cần chú ý thêm đến điều kiện làm việc (tải trọng, tốc độ, đường kính puly, môi trường) để lựa chọn đường kính dây, độ cứng và kiểu bề mặt nhám phù hợp. Một quy trình lắp đặt chi tiết nên bao gồm các bước sau:

• Kiểm tra puly và con lăn:
  • Đảm bảo bề mặt puly, con lăn sạch, không dính dầu mỡ, không có ba via, gờ sắc, rỗ bề mặt hoặc vết nứt có thể cắt xước dây.
  • Kiểm tra độ nhám bề mặt puly: với dây Pu tròn nhám, nên dùng puly có bề mặt trơn hoặc rãnh phù hợp, tránh bề mặt quá nhám gây mài mòn kép.
  • Đo đường kính puly tối thiểu theo khuyến nghị của nhà sản xuất dây; đường kính quá nhỏ sẽ làm tăng ứng suất uốn, gây nứt gãy sớm.
• Canh chỉnh đồng trục:
  • Puly phải thẳng hàng, đồng phẳng và đồng trục; sai lệch góc hoặc lệch tâm sẽ gây mòn không đều, trượt dây và tăng tải lên ổ trục.
  • Sử dụng thước thẳng, dây cước hoặc thiết bị laser alignment để kiểm tra; sai lệch cho phép thường chỉ ở mức vài phần trăm milimet trên chiều dài puly.
  • Kiểm tra độ song song giữa các trục con lăn trong hệ thống băng tải để tránh hiện tượng dây tự động dồn về một phía.
• Cắt dây đúng chiều dài:
  • Tính toán chiều dài vòng dây có tính đến độ giãn ban đầu khi căng; với PU, độ giãn cho phép thường khoảng 2–8% tùy cấp chất lượng.
  • Sử dụng dụng cụ cắt chuyên dụng, lưỡi sắc, cắt vuông góc với trục dây để đảm bảo bề mặt tiếp xúc tốt khi nối.
  • Tránh làm nóng cục bộ tại vị trí cắt (bằng mài, cắt lửa) vì có thể làm biến tính lớp PU, gây yếu tại đầu dây.
• Nối dây:
  • Ưu tiên phương pháp nối nhiệt (vulcanizing/welding) cho tải trung bình – nặng hoặc tốc độ cao; phương pháp này cho mối nối gần tương đương dây nguyên vòng.
  • Với nối nhiệt:
    • Làm sạch hai đầu dây, vát mép (nếu yêu cầu) theo đúng góc và chiều dài vát.
    • Sử dụng máy hàn dây PU chuyên dụng, kiểm soát nhiệt độ và thời gian ép theo tài liệu kỹ thuật.
    • Giữ cố định dây trong thời gian làm nguội để tránh cong, lệch tâm mối nối.
  • Với nối cơ khí (khóa nối, kẹp nối):
    • Áp dụng cho hệ thống cần tháo lắp nhanh, tải nhẹ – trung bình hoặc môi trường khó thao tác nhiệt.
    • Chọn đúng kích thước và kiểu khóa theo đường kính dây; siết lực vừa đủ, tránh cắt vào thân dây.
• Căng dây:
  • Điều chỉnh lực căng vừa đủ để tránh trượt nhưng không gây quá tải cho dây và ổ trục; có thể tham khảo lực căng khuyến nghị theo đường kính dây và tải.
  • Không nên căng dây bằng cách kéo quá mạnh bằng tay hoặc dụng cụ thô; nên dùng cơ cấu tăng đơ, puly tăng đai hoặc cơ cấu trượt có thang đo.
  • Kiểm tra độ võng cho phép tại nhịp giữa hai puly; độ võng nhỏ quá thường là dấu hiệu căng quá mức.

Sau khi lắp đặt, vận hành chạy thử ở tốc độ thấp, không tải hoặc tải nhẹ để kiểm tra:

• Độ ổn định đường chạy, dây có bị trượt khỏi rãnh hoặc dồn về một phía hay không.
• Độ bám của bề mặt nhám với vật liệu tải hoặc bề mặt puly chủ động.
• Nhiệt độ dây tại vùng tiếp xúc puly sau một khoảng thời gian nhất định; nếu dây nóng bất thường, cần giảm lực căng, kiểm tra lại puly hoặc giảm tải.

Lưu ý khi vận hành hệ thống sử dụng dây Pu tròn nhám

Trong quá trình vận hành, dây Pu tròn nhám chịu tác động đồng thời của tải trọng cơ học, ma sát, nhiệt và môi trường (ẩm, bụi, hóa chất). Việc giám sát liên tục một số thông số giúp phát hiện sớm nguy cơ hư hỏng:

• Nhiệt độ dây:
  • Nếu dây quá nóng, nguyên nhân thường gặp là lực căng quá lớn, tải vượt mức thiết kế, ma sát bất thường do puly kẹt hoặc bề mặt bám bẩn.
  • Nhiệt độ vận hành nên nằm trong khoảng cho phép của vật liệu PU (thường -20°C đến +60/80°C tùy loại); vượt ngưỡng lâu dài sẽ làm dây mềm, biến dạng hoặc nứt gãy.
  • Có thể sử dụng nhiệt kế hồng ngoại để kiểm tra định kỳ tại các vị trí puly chủ động và puly đổi hướng.
• Tiếng ồn và rung:
  • Tiếng kêu lạ, rung mạnh có thể báo hiệu dây bị lệch, puly mòn, ổ trục hỏng hoặc mối nối không đều gây va đập chu kỳ.
  • Nếu tiếng ồn xuất hiện theo chu kỳ đúng bằng chu kỳ quay của dây, cần kiểm tra kỹ mối nối và độ tròn của puly.
  • Rung tăng dần theo thời gian có thể do dây bị giãn không đều, mất cân bằng tải hoặc khung đỡ lỏng bulông.
• Độ chùng dây:
  • Sau một thời gian vận hành, dây PU có xu hướng giãn nhẹ; cần điều chỉnh lại lực căng để duy trì độ bám và tránh trượt.
  • Không nên bù giãn bằng cách tăng lực căng quá mức; nếu dây đã giãn vượt giới hạn cho phép, nên thay dây mới.
  • Có thể đánh dấu vị trí ban đầu trên cơ cấu tăng đơ để so sánh mức độ điều chỉnh theo thời gian.

Không nên để dây Pu tròn nhám làm việc liên tục ở tải tối đa trong thời gian dài. Nên:

• Phân bổ tải hợp lý, thiết kế hệ số an toàn phù hợp với chế độ làm việc (liên tục, gián đoạn, khởi động nhiều lần).
• Hạn chế khởi động và dừng đột ngột quá thường xuyên, đặc biệt với hệ thống có quán tính lớn, vì xung lực mô-men sẽ tập trung lên dây và mối nối.
• Xem xét sử dụng bộ khởi động mềm, biến tần hoặc cơ cấu ly hợp để giảm sốc cơ học cho dây.

Bảo dưỡng định kỳ và kiểm tra hao mòn

Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu hao mòn của dây Pu tròn nhám, từ đó lập kế hoạch thay thế chủ động, tránh dừng máy đột xuất. Một chương trình bảo dưỡng nên được lập thành lịch, có ghi chép kết quả từng lần kiểm tra.

• Vệ sinh bề mặt dây và puly:
  • Loại bỏ bụi bẩn, vụn sản phẩm, dầu mỡ bám trên dây và puly để tránh làm giảm ma sát hoặc gây mài mòn cục bộ.
  • Sử dụng dung dịch tẩy rửa trung tính, không chứa dung môi mạnh gây trương nở hoặc nứt PU.
  • Không dùng bàn chải kim loại cứng chà trực tiếp lên dây để tránh làm hỏng bề mặt nhám.
• Kiểm tra bề mặt nhám:
  • Nếu bề mặt bị mòn nhẵn, độ bám giảm, vật liệu tải dễ trượt hoặc khả năng kéo con lăn giảm, cần cân nhắc thay dây.
  • Quan sát các vết nứt nhỏ, bong lớp nhám, đổi màu bất thường (ngả vàng, cháy xém) – đây là dấu hiệu của lão hóa nhiệt hoặc hóa chất.
• Kiểm tra mối nối:
  • Đảm bảo mối nối không bị nứt, bong, lệch tâm; dùng tay uốn nhẹ quanh mối nối để phát hiện vết nứt ẩn.
  • Với mối nối nhiệt, kiểm tra xem đường hàn có đồng đều, không bị rỗ khí, không có chỗ phình hoặc lõm.
  • Với mối nối cơ khí, kiểm tra lực siết, độ mòn của chi tiết khóa, tránh tình trạng lỏng gây tuột dây.
• Kiểm tra độ thẳng hàng của puly:
  • Đo và điều chỉnh lại nếu có sai lệch do rung động, lỏng bulông hoặc biến dạng khung máy.
  • Kiểm tra đồng thời độ mòn rãnh puly; rãnh mòn lệch sẽ làm dây mòn không đều và dễ trượt.

Chu kỳ bảo dưỡng phụ thuộc vào cường độ làm việc của hệ thống, môi trường (bụi, ẩm, hóa chất) và tốc độ dây. Với các dây chuyền chạy 24/7, nên kiểm tra dây Pu tròn nhám ít nhất mỗi tháng một lần hoặc theo khuyến nghị của nhà sản xuất thiết bị. Với hệ thống tải nặng, tốc độ cao, có thể rút ngắn chu kỳ kiểm tra xuống 1–2 tuần.

Lưu trữ và bảo quản dây Pu tròn nhám

Khi chưa sử dụng, dây Pu tròn nhám cần được bảo quản đúng cách để tránh lão hóa sớm, mất tính đàn hồi và giảm khả năng bám. Điều kiện lưu kho không phù hợp có thể làm dây biến cứng, nứt bề mặt hoặc biến dạng vĩnh viễn.

• Tránh ánh nắng trực tiếp:
  • Tia UV có thể làm vật liệu PU lão hóa, đổi màu, giảm tính cơ học và độ bền kéo.
  • Nên lưu trữ dây trong bao bì kín, màu tối hoặc trong kho không có ánh sáng mặt trời chiếu trực tiếp.
• Tránh nhiệt độ cao:
  • Không để dây gần nguồn nhiệt, lò sấy, máy móc tỏa nhiệt mạnh hoặc khu vực có dao động nhiệt lớn.
  • Nhiệt độ kho nên ổn định trong khoảng khuyến nghị của nhà sản xuất; tránh để dây trong xe container, kho kín nóng bức trong thời gian dài.
• Tránh tiếp xúc hóa chất mạnh:
  • Axit, kiềm đậm đặc, dung môi mạnh (như toluen, xylene, một số loại dầu khoáng) có thể làm trương nở, mềm hoặc nứt bề mặt dây.
  • Lưu trữ dây tách biệt với khu vực chứa hóa chất, sơn, dung môi; nếu bắt buộc cùng kho, cần có bao bì bảo vệ kín.
• Bảo quản nơi khô ráo, thoáng mát:
  • Độ ẩm vừa phải, tránh ngưng tụ hơi nước gây nấm mốc hoặc ăn mòn kim loại nếu dây có lõi thép hoặc phụ kiện kim loại đi kèm.
  • Kho phải thông gió tốt, tránh môi trường có hơi dầu, hơi hóa chất hoặc bụi mịn bám lâu ngày lên bề mặt dây.

Dây nên được cuộn tròn tự nhiên, không gập gãy, không treo bằng một điểm gây biến dạng. Nên đặt dây trên giá đỡ phẳng hoặc treo trên ống có đường kính đủ lớn để không làm cong gấp bán kính nhỏ. Khi cần sử dụng, nên để dây Pu tròn nhám thích nghi với nhiệt độ môi trường lắp đặt trong một thời gian ngắn trước khi cắt và nối, đặc biệt khi lấy dây từ kho lạnh hoặc kho có nhiệt độ chênh lệch lớn so với khu vực sản xuất.
