Cách lắp đặt dây curoa chuẩn đúng tránh hư hỏng

Hiểu đúng về dây curoa và các thông số kỹ thuật quan trọng

Cách lắp đặt dây curoa chuẩn bắt buộc phải bắt đầu từ việc hiểu rõ cấu tạo, vật liệu và thông số kỹ thuật của từng loại dây. Dây curoa là chi tiết truyền động ma sát, thường được chế tạo từ cao su tổng hợp, cao su chịu dầu, cao su chịu nhiệt kết hợp với lớp bố vải, bố sợi polyester, aramid hoặc sợi thủy tinh để tăng khả năng chịu lực kéo. Mỗi loại dây đều có giới hạn tải trọng, tốc độ quay và bán kính uốn tối thiểu, nếu lắp đặt sai sẽ gây nứt gãy, trượt, cháy bề mặt hoặc đứt dây đột ngột.

Thông số cơ bản trên dây curoa thường bao gồm: chiều dài danh nghĩa (L), bề rộng (W), chiều cao (H), mã profile (A, B, C, SPA, SPB, SPC, 3V, 5V, 8V, HTD, STD, XL, L, H, XH…), bước răng (pitch) đối với dây răng, và góc rãnh tương ứng với puly. Khi lựa chọn và lắp đặt, bắt buộc dây phải khớp đúng profile với rãnh puly, nếu không sẽ tạo ra hiện tượng cấn cạnh, mòn lệch, rung giật và phát nhiệt cực mạnh tại vùng tiếp xúc.

Trong các hệ thống công nghiệp, dây curoa còn được phân loại theo khả năng chịu nhiệt (thường từ -20°C đến 80°C, loại đặc biệt có thể lên tới 120°C), khả năng chịu dầu, chịu hóa chất, chống tĩnh điện. Khi lắp đặt trong môi trường nhiệt độ cao, bụi bẩn, dầu mỡ hoặc hóa chất, việc chọn sai chủng loại dây sẽ khiến tuổi thọ giảm xuống chỉ còn 10–20% so với thiết kế. Tham khảo thêm các dòng dây chuyên dụng tại daycuroabangtai.com.vn để đối chiếu thông số kỹ thuật trước khi lắp đặt.

Chuẩn bị trước khi lắp đặt dây curoa: kiểm tra hệ thống và dụng cụ

Để cách lắp đặt dây curoa đạt chuẩn, giai đoạn chuẩn bị đóng vai trò quyết định. Trước khi thao tác, cần ngắt toàn bộ nguồn điện, treo biển cảnh báo, khóa nguồn (lockout/tagout) đối với các hệ thống công nghiệp nhằm loại bỏ hoàn toàn nguy cơ khởi động bất ngờ. Sau đó, tháo toàn bộ nắp che bảo vệ, vệ sinh khu vực xung quanh puly, trục và khung máy để tránh bụi bẩn, mạt kim loại bám vào bề mặt dây mới.

Hệ thống truyền động phải được kiểm tra kỹ: độ rơ của ổ bi, độ cong vênh trục, tình trạng mòn rãnh puly, độ rỉ sét của bulong tăng đơ, cơ cấu tăng chỉnh. Puly bị mòn hình chữ V nhọn, rãnh bị “cạo” sâu hoặc bị rỗ bề mặt sẽ làm dây curoa mới bị cắt cạnh, mòn nhanh và trượt mạnh khi tải tăng. Trong nhiều trường hợp, việc thay dây mới mà không thay puly mòn là nguyên nhân trực tiếp gây cháy dây, đứt dây chỉ sau vài ngày vận hành.

Dụng cụ cần thiết cho quá trình lắp đặt bao gồm: thước thẳng dài, thước lá hoặc thước cặp để đo kích thước puly, thước đo lực căng dây (tension gauge) hoặc thiết bị đo tần số rung, bộ căn chỉnh laser hoặc thước căn chỉnh puly, cờ lê – mỏ lết – lục giác, tua vít, mỡ bôi trơn cho bulong tăng đơ, giẻ lau sạch. Đối với hệ thống yêu cầu độ chính xác cao, nên sử dụng thiết bị đo tần số rung để thiết lập lực căng theo khuyến cáo của nhà sản xuất dây curoa, thông tin thường được cung cấp chi tiết trên catalogue kỹ thuật hoặc website chuyên ngành như daycuroabangtai.com.vn.

Quy trình cách lắp đặt dây curoa chuẩn đúng tránh hư hỏng

Quy trình lắp đặt dây curoa chuẩn cần tuân thủ các bước từ tháo dây cũ, đánh giá nguyên nhân hư hỏng đến lắp dây mới, căn chỉnh và căng chỉnh đúng kỹ thuật. Trước hết, phải quan sát kỹ bề mặt dây cũ để nhận diện các dấu hiệu như nứt, mòn lệch, cháy đen nhằm điều chỉnh lại lực căng, puly, tải trọng cho phù hợp. Khi lắp dây mới, cần chọn đúng mã, đúng profile, đúng bước răng và lắp theo trình tự hợp lý, tránh dùng vật cứng bẩy dây gây hư hại cấu trúc. Tiếp theo, căn chỉnh đồng tâm puly bằng thước thẳng hoặc laser, kiểm soát sai lệch trong giới hạn cho phép. Cuối cùng, thiết lập lực căng chuẩn theo bảng thông số kỹ thuật, dùng phương pháp lực ấn hoặc tần số rung để đảm bảo độ bền và hiệu suất truyền động.

Tháo dây cũ và đánh giá nguyên nhân hư hỏng

Trước khi lắp dây mới, cần tháo dây cũ và quan sát kỹ bề mặt để phân tích nguyên nhân hư hỏng. Dây bị nứt dọc, nứt chân răng, bong lớp bố, cháy đen bề mặt, mòn lệch một bên, rách cạnh, hoặc xuất hiện vết bóng loáng trên mặt tiếp xúc đều là dấu hiệu cho thấy hệ thống đang gặp vấn đề về lực căng, căn chỉnh puly, đường kính puly không phù hợp, hoặc quá tải. Ghi nhận lại hiện trạng, chụp ảnh nếu cần, so sánh với bảng nhận diện lỗi dây curoa trong tài liệu kỹ thuật để điều chỉnh quy trình lắp đặt cho dây mới.

Khi tháo dây, tuyệt đối không dùng vật sắc nhọn cắt dây trên hệ thống đang căng, vì lực đàn hồi có thể làm dây bật mạnh gây chấn thương. Thay vào đó, nới lỏng cơ cấu tăng đơ, trượt puly hoặc di chuyển động cơ về gần puly bị động để giảm lực căng, sau đó tháo dây ra khỏi rãnh puly một cách từ từ. Nếu hệ thống sử dụng nhiều dây song song, cần tháo toàn bộ bộ dây, không được thay lẻ một sợi vì sẽ tạo ra sự phân bố tải không đều giữa các dây.

Lắp dây mới đúng chiều, đúng vị trí và đúng profile

Khi tiến hành cách lắp đặt dây curoa, bước đầu tiên là kiểm tra lại mã dây trên bao bì và trên thân dây, đối chiếu với thông số thiết kế hoặc dây cũ còn đọc được mã. Đảm bảo dây mới có cùng profile, cùng chiều dài danh nghĩa, cùng loại vật liệu (thường thể hiện qua ký hiệu chịu nhiệt, chịu dầu, chống tĩnh điện). Với dây răng, cần chú ý bước răng và hình dạng răng (HTD, STD, GT, T, AT…) phải trùng khớp với puly, nếu không răng sẽ bị cấn, mẻ hoặc nhảy răng khi tải tăng.

Đặt dây lên puly nhỏ trước, sau đó lắp dần lên puly lớn, đồng thời nới lỏng tối đa cơ cấu tăng đơ hoặc trượt động cơ để giảm lực căng ban đầu. Không dùng xà beng, tô vít hoặc vật cứng bẩy dây vào rãnh puly vì sẽ làm biến dạng cấu trúc sợi bố bên trong, tạo vết nứt ẩn, khiến dây đứt bất ngờ khi đang vận hành. Đối với hệ thống nhiều dây song song, cần lắp đồng thời tất cả các dây, không xoắn, không vặn, đảm bảo từng dây nằm đúng rãnh tương ứng trên cả hai puly.

Căn chỉnh đồng tâm puly và kiểm soát sai lệch

Căn chỉnh puly là bước thường bị xem nhẹ nhưng lại là nguyên nhân gây hư hỏng dây curoa nhanh nhất. Độ lệch đồng tâm (misalignment) bao gồm lệch song song (offset) và lệch góc (angular misalignment). Chỉ cần puly lệch vài milimet trên chiều dài dây cũng đủ tạo ra lực kéo ngang, làm dây mòn lệch, trượt khỏi rãnh, rung mạnh và phát nhiệt. Để căn chỉnh, có thể sử dụng thước thẳng áp dọc theo mặt bên của hai puly, hoặc dùng bộ căn chỉnh laser chuyên dụng cho độ chính xác cao.

Giá trị sai lệch cho phép thường được khuyến cáo nhỏ hơn 0,5–1 mm trên chiều dài 1000 mm dây, tùy theo tốc độ quay và kích thước puly. Khi căn chỉnh, cần nới lỏng bulong cố định động cơ hoặc puly, điều chỉnh từng chút một, siết lại và kiểm tra lại bằng thước hoặc laser. Đối với hệ thống truyền động dài, có nhiều puly trung gian, việc căn chỉnh phải được thực hiện tuần tự từ puly chủ động đến puly bị động cuối cùng, đảm bảo toàn bộ chuỗi puly nằm trên cùng một mặt phẳng truyền động.

Thiết lập lực căng dây curoa theo thông số kỹ thuật

Lực căng là yếu tố sống còn trong cách lắp đặt dây curoa. Dây quá chùng sẽ trượt, phát nhiệt, mòn nhanh, giảm hiệu suất truyền động; dây quá căng sẽ làm quá tải ổ bi, cong trục, tăng tiêu thụ điện năng và gây đứt dây sớm. Nhà sản xuất thường cung cấp bảng lực căng khuyến nghị theo chiều dài nhịp dây, loại dây, công suất truyền và tốc độ quay. Có hai phương pháp phổ biến: đo lực căng bằng lực ấn (deflection method) và đo tần số rung (frequency method).

Với phương pháp lực ấn, xác định nhịp dây tự do giữa hai puly, sau đó dùng thước đo lực ấn vào giữa nhịp một khoảng bằng 1/64 chiều dài nhịp (hoặc theo khuyến cáo), lực cần thiết để đạt độ võng đó chính là lực căng tham chiếu. Với phương pháp tần số rung, dùng thiết bị đo tần số, gõ nhẹ vào dây và đọc tần số dao động, so sánh với bảng tần số chuẩn. Các thiết bị và bảng tra cứu lực căng, tần số thường được cung cấp chi tiết bởi các nhà phân phối chuyên nghiệp như daycuroabangtai.com.vn, giúp việc thiết lập lực căng trở nên chính xác và lặp lại được.

Lưu ý kỹ thuật chuyên sâu khi lắp đặt từng loại dây curoa

Lắp đặt từng loại dây curoa đòi hỏi tuân thủ chặt chẽ đặc tính hình học và cơ lý của dây. Với dây thang và dây răng, cần chú ý bề mặt làm việc, độ ăn khớp với rãnh puly và bán kính uốn tối thiểu để tránh gãy sợi chịu lực, trượt hoặc nhảy răng trong các hệ thống đồng bộ hóa. Dây poly-V yêu cầu căn rãnh chính xác, sạch dầu mỡ để duy trì ma sát và phân bố tải đều. Dây băng tải cần kiểm soát đồng thời lực căng dọc và độ lệch ngang, căn chỉnh song song puly và con lăn dẫn hướng. Sau lắp đặt, phải chạy thử không tải rồi có tải, theo dõi tiếng ồn, rung, nhiệt độ và tái kiểm tra lực căng sau 24–48 giờ để dây ổn định và đạt tuổi thọ tối ưu.

Cách lắp đặt dây curoa thang (V-belt) và dây curoa răng

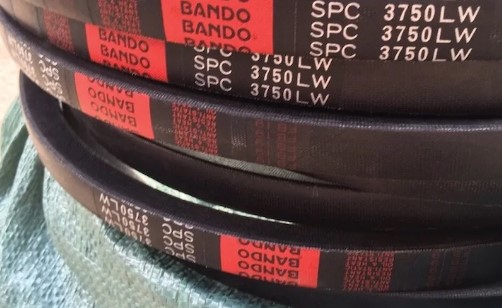

Đối với dây curoa thang, bề mặt làm việc chính là hai mặt bên của tiết diện chữ V, không phải đáy dây. Khi lắp đặt, dây phải nằm sâu vào rãnh puly sao cho mặt trên của dây nhô lên khỏi miệng rãnh một khoảng nhỏ theo đúng thiết kế. Nếu dây nằm quá sâu, chạm đáy rãnh, nghĩa là puly đã mòn hoặc dây không đúng profile, sẽ gây trượt mạnh và mòn nhanh. Ngược lại, nếu dây nhô quá cao, diện tích tiếp xúc giảm, lực truyền không đủ, dễ trượt khi tải tăng.

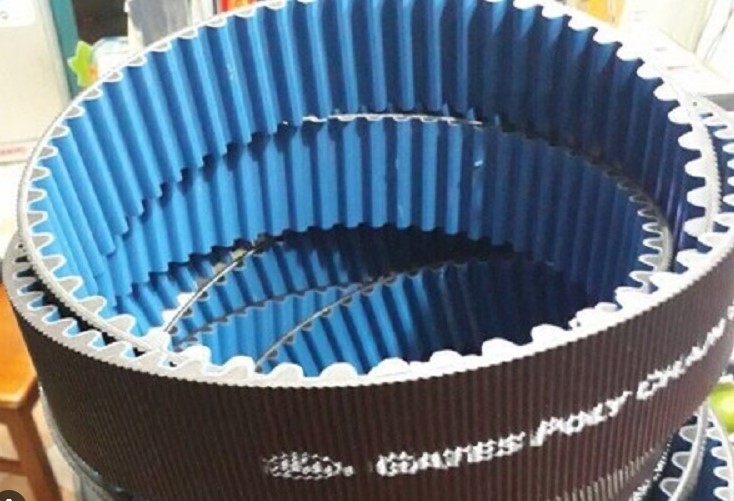

Với dây curoa răng (timing belt), yêu cầu khớp răng tuyệt đối với puly, không được để răng nhảy khỏi rãnh khi lắp. Không bẻ gập dây với bán kính nhỏ hơn bán kính uốn tối thiểu ghi trong catalogue, vì lớp sợi chịu lực bên trong sẽ bị gãy vi mô. Khi lắp, nên quay nhẹ puly bằng tay để dây tự ăn răng dần, không ép dây vào rãnh bằng lực ngang. Lực căng dây răng thường thấp hơn dây thang, nhưng yêu cầu độ chính xác cao hơn để tránh hiện tượng nhảy răng, đặc biệt trong các hệ thống đồng bộ hóa vị trí như máy CNC, máy in, máy đóng gói tốc độ cao.

Cách lắp đặt dây curoa nhiều rãnh (poly-V) và dây curoa băng tải

Dây curoa nhiều rãnh (poly-V) có bề mặt làm việc là nhiều gân nhỏ chạy dọc, cho phép truyền công suất lớn trên không gian hẹp. Khi lắp đặt, cần đảm bảo tất cả các gân đều nằm đúng rãnh tương ứng trên puly, không lệch một nửa rãnh, không chồng lên nhau. Chỉ cần lệch một gân cũng đủ tạo ra lực không đều, gây mòn lệch, rung và tiếng ồn. Puly poly-V phải sạch hoàn toàn, không dính dầu mỡ, vì chỉ một lớp dầu mỏng cũng làm giảm đáng kể hệ số ma sát, gây trượt và phát nhiệt.

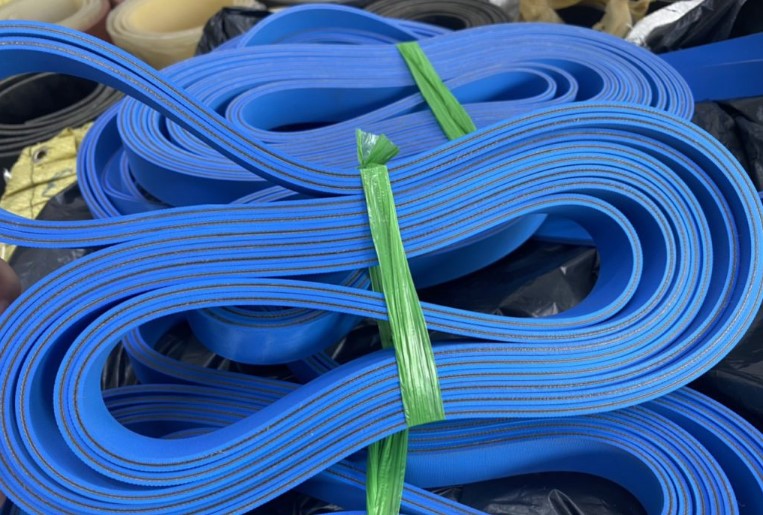

Đối với dây curoa băng tải, ngoài lực căng dọc, còn phải quan tâm đến độ lệch ngang của băng trên hệ thống con lăn hoặc puly. Khi lắp, cần căn chỉnh song song hai puly đầu – cuối, điều chỉnh con lăn dẫn hướng để băng chạy đúng tâm. Lực căng ban đầu phải đủ để băng không trượt trên puly chủ động khi tải đầy, nhưng không quá căng gây giãn băng và phá hủy mối nối. Các giải pháp kỹ thuật cho băng tải, từ lựa chọn vật liệu đến cấu hình puly, được trình bày rất chi tiết trên các cổng thông tin chuyên ngành như daycuroabangtai.com.vn, giúp kỹ thuật viên tối ưu ngay từ khâu lắp đặt.

Kiểm tra chạy thử và tinh chỉnh sau lắp đặt

Sau khi hoàn tất cách lắp đặt dây curoa, cần lắp lại toàn bộ nắp che bảo vệ, kiểm tra lần cuối các bulong, ốc siết, vị trí dây, lực căng và căn chỉnh puly. Tiến hành chạy thử không tải trong vài phút, quan sát tiếng ồn, độ rung, nhiệt độ tại vùng puly và dây. Nếu xuất hiện tiếng rít, tiếng gõ, rung bất thường hoặc mùi cao su cháy, phải dừng máy ngay lập tức, kiểm tra lại lực căng và căn chỉnh.

Sau giai đoạn chạy không tải, tăng dần tải lên mức làm việc, tiếp tục theo dõi trong 30–60 phút đầu. Dây curoa mới thường có hiện tượng “chạy rà”, lực căng có thể giảm nhẹ do dây ổn định lại. Vì vậy, sau 24–48 giờ vận hành, cần dừng máy, kiểm tra và điều chỉnh lại lực căng về giá trị chuẩn. Việc tái kiểm tra định kỳ này giúp loại bỏ nguy cơ trượt dây âm thầm, vốn là nguyên nhân gây mòn nhanh và cháy dây trong các ca sản xuất kéo dài.

Thực hành bảo dưỡng định kỳ để kéo dài tuổi thọ dây curoa

Ngay cả khi cách lắp đặt dây curoa đã chuẩn, nếu bỏ qua bảo dưỡng định kỳ, tuổi thọ dây vẫn sẽ suy giảm nhanh chóng. Lịch bảo dưỡng nên bao gồm: kiểm tra lực căng theo chu kỳ (ví dụ mỗi 500 giờ chạy hoặc mỗi tháng), vệ sinh puly và khu vực xung quanh, kiểm tra độ mòn rãnh puly, kiểm tra độ rơ ổ bi, đo nhiệt độ vận hành tại vùng puly – dây. Bất kỳ dấu hiệu bất thường nào như dây bị nứt nhỏ, mòn cạnh, bề mặt bóng loáng, xuất hiện bụi cao su nhiều đều là cảnh báo cần xử lý ngay.

Môi trường làm việc ảnh hưởng trực tiếp đến tuổi thọ dây. Nhiệt độ cao, dầu mỡ, hóa chất, bụi mịn, tia UV, ozon đều làm cao su lão hóa nhanh. Cần che chắn hệ thống truyền động khỏi ánh nắng trực tiếp, tránh để dầu mỡ rơi vào dây, sử dụng loại dây chuyên dụng chịu dầu, chịu nhiệt nếu môi trường bắt buộc. Khi cần thay dây, nên thay đồng bộ cả bộ dây (đối với hệ nhiều dây song song) và kiểm tra, thay thế puly mòn nếu cần. Các giải pháp tối ưu hóa bảo dưỡng, từ lựa chọn vật liệu đến quy trình kiểm tra, có thể tham khảo chi tiết tại daycuroabangtai.com.vn để xây dựng quy trình nội bộ phù hợp với từng nhà máy.
